O que é uma válvula globo guiada por gaiola
Os projetos modernos de válvula tipo globo cada vez mais tem guiadas por gaiolas. Esse designer de válvula permite a regulação da passagem do fluxo com melhor estabilização conforme o tipo de gaiola a regulação do fluxo acontece com o movimento do plugue em relação a sede. Uma outra novidade que vem sendo implementados são os plugues modificados em forma de pistão, ajudando ainda na performance da válvula.
A gaiola também serve para guiar o obturador, para que a haste não precise ser sujeitar a forças laterais, como em um projeto de válvula guiada por haste.
Válvula Globo guiada por gaiola

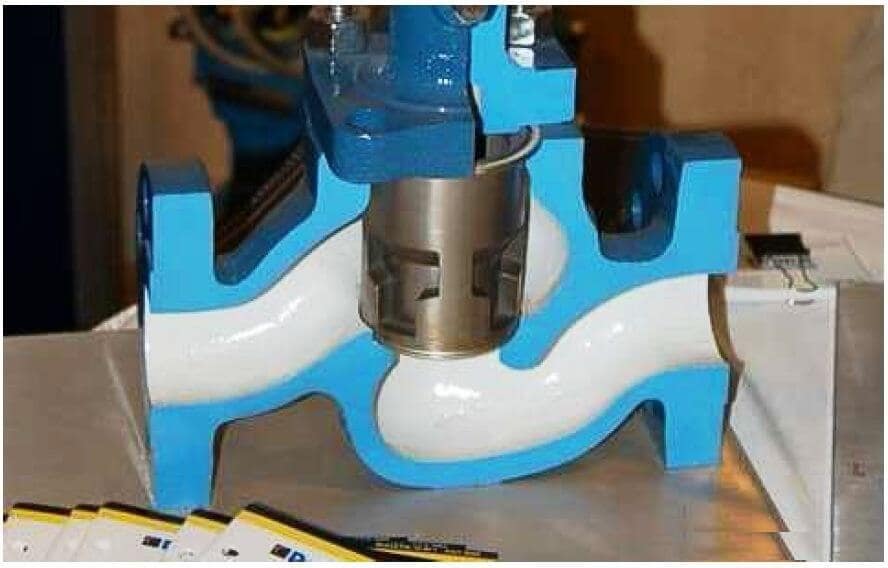

Uma fotografia de uma válvula de controle de corte mostra a aparência da gaiola (neste caso, com o plugue na posição totalmente fechada). Observe as portas em forma de “T” na gaiola, através das quais o fluido flui à medida que o bujão se move para cima e para fora do caminho:
Considerações e vantagens válvula guiada por gaiola
Uma vantagem desse tipo de projeto de guiado pela gaiola é que as características de fluxo da válvula podem ser facilmente alteradas apenas substituindo a gaiola por outra com outro tamanho ou formato de orifício diferente.
Por outro lado, as válvulas globo guiadas por haste e sede são caracterizadas pelo formato do plugue, o que requer uma desmontagem adicional para substituir do que a gaiola em uma válvula globo guiada por gaiola.
Uma característica que trás grandes vantagem é que a maioria das válvulas guiadas pela gaiola, em uma manutenção necessite substituir a gaiola é facilitada porque, em caso de necessidade de substituição é necessário apenas separar o castelo do resto do corpo da válvula; nesse ponto, a gaiola pode ser levantada para fora do corpo e trocada por outra gaiola.
Para trocar o plugue de uma válvula globo, você deve primeiro separar o castelo do resto do corpo e, em seguida, desmontar a haste do plugue e o plugue da haste do atuador, tomando cuidado para não degradar a gaxeta no interior do castelo.
Após a substituição do plugue, o “conjunto de bench-set” da válvula deve ser reajustado para garantir a pressão adequada da sede e a calibração do curso.
As válvulas globo guiadas por gaiola estão disponíveis com bujões balanceados e desbalanceados. Um plugue balanceado possui uma ou mais orifícios perfuradas de cima para baixo, permitindo que a pressão do fluido se iguale nos dois lados do plugue. Isso ajuda a minimizar as forças que atuam no plugue que devem ser superadas pelo atuador:
Características dos Plugues (Balanceados e Desbalanceados)
Os plugues desequilibrados geram uma força igual ao produto da pressão diferencial no bujão e na área do bujão (F = PA), que pode ser bastante substancial em algumas aplicações.
Os plugues balanceados não geram a mesma força porque equalizam a pressão nos dois lados do plugue; no entanto, exibem a desvantagem de mais um caminho de vazamento quando a válvula está na posição totalmente fechada (através das portas de balanceamento, após o anel do pistão e pelas portas da gaiola):
Desmontagem e Remontagem de uma Válvula Controle de Globo Gaiola Balanceada
Assim, as válvulas globo guiadas por gaiola, balanceadas e desequilibradas, apresentam características semelhantes às válvulas globo guiadas por haste ou porta com porta dupla e porta única, e por razões semelhantes.
As válvulas guiadas com gaiola equilibrada são fáceis de posicionar, assim como as válvulas globo com porta dupla e guia globo.
No entanto, as válvulas balanceadas guiadas por gaiola tendem a vazar mais quando estão na posição fechada devido a um número maior de caminhos de vazamento, da mesma forma que as válvulas globo com porta dupla e guia globo guiadas por porta.
