Uso de Válvula Booter em Válvula de Controle
Um “Booster” é um acessório pneumático de regulação de pressão que recebe um sinal de comando de pressão em um piloto.
Diferentemente reguladores comuns de pressão onde o comando para regulação de pressão é feito manipulado um parafuso/mola de ajuste.
Esses dispositivos quando acoplados a válvula de controle amplificam o fluxo de ar de entrada e saída do atuador. Algumas vezes o “booster” também é chamado de “regulador operado por piloto” porque eles recebem o sinal de comando pneumático em sua entrada fazendo com que esse sinal de comando “piloto”, regula a pressão de ar diretamente para o atuador, como ele está ligado diretamente na entrada a uma reguladora de alta vazão aumenta a velocidade de deslocamento do atuador, eliminando as possíveis defasagens de tempo nos sistemas de controle em válvulas que possuem atuadores de grandes volumes.
Em uma válvula reguladora normalmente a um parafuso/mola fornece a pressão mecânica necessária para abrir a válvula até que haja um equilíbrio de força igual entre a pressão de saída e a força da mola. No “booster”, em vez da mola o equilíbrio de força, a “força da mola” é fornecida por uma pressão piloto atuando em um diafragma.
Em um “booster”(amplificador de vazão), em vez de uma mola fornecendo equilíbrio de força, a “força da mola” é fornecida por uma pressão piloto atuando em um diafragma.

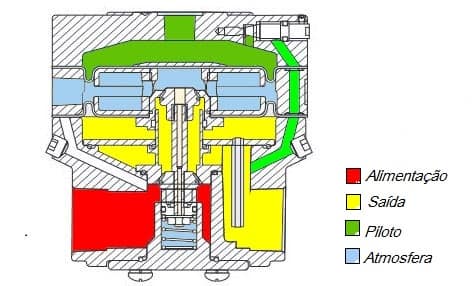

Existem quatro componentes básicos de ar em um circuito do “booster”
- Pressão de alimentação
- Pressão regulada ou a jusante
- Pressão de sinal (piloto)
- Atmosfera (exaustão)
O sinal ou pressão piloto normalmente é um sinal de controle proveniente de : regulador de pressão, transdutor I / P, posicionador de válvula ou qualquer outro dispositivo modulador de pressão.
O objetivo principal de um amplificador de volume é fornecer um grande volume de ar a jusante a uma determinada pressão piloto. A pressão de saída pode ser modulada pela pressão piloto. Os aumentadores de volume são geralmente usados nos seguintes aplicativos:
- Para acelerar o curso de atuadores de maior volume.
- Regulagem remota de pressão operada a ar.
- Ambientes perigosos onde os sinais elétricos não são desejáveis.
Algumas opções comuns para um amplificador de volume incluem a adição de uma válvula de “by-pass” (válvula de agulha de derivação) que pode ser usada para ajustar a resposta dinâmica para fornecer operação estável em uma ampla variedade de aplicações.
Outra opção pode ser a adição de uma polarização ajustável para desviar a pressão de saída da pressão do sinal. Embora isso seja geralmente encontrado em versões menores de um amplificador de volume, às vezes referido como um relé de ar. Isso pode ser um viés positivo ou negativo. Outras opções podem incluir materiais de diafragma especiais para ambientes cáusticos e de baixa temperatura.
