Recomendações para Instalação do transmissor Magnético
Precauções de Instalação na horizontal

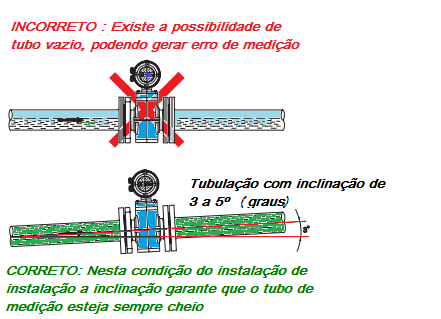

O medidor de vazão eletromagnético deve ser instalado de forma que o tubo do medidor esteja sempre totalmente cheio de fluido, não devendo iniciar o seu funcionamento vazio evitando assim erros de medição. Devendo sempre ser mantido em a uma inclinação aproximadamente entra 3% e 5% de forma a permitindo assim que o tubo de medição esteja sempre cheio (consulte a FIGURA 1).
Figura 1 – Instalação Horizontal
Garantir que o os eletrodos sejam mantidos sempres cheios ( cobertos por água)

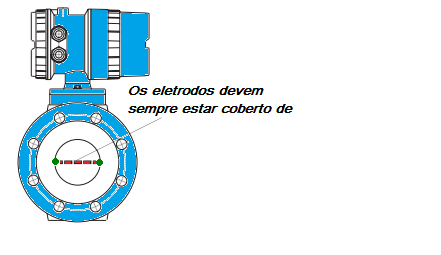

Ao instalar o medidor de vazão em uma tubulação horizontal, certifique-se de que uma linha imaginária (linha central) conectando os dois eletrodos seja horizontal, de modo que quaisquer gases aprisionados ou bolsas de ar não possam tocar os eletrodos e causar erros na leitura do fluxo.
A FIGURA 2 mostra a posição desejada da linha de conexão imaginária dos eletrodos.
Condiçoes de montagem na posição vertical
Evite a instalação em tubulações de alimentação por gravidade, pois foi descoberto que a instalação de alimentação por gravidade não garante um tubo de medição 100% cheio durante a medição. Além disso, um estado de equilíbrio pode ocorrer entre o gás ascendente e o fluido que flui para baixo.

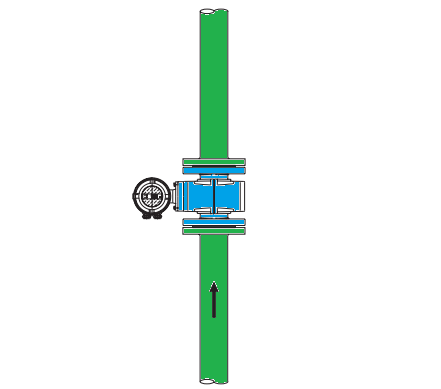

A instalação em uma tubulação vertical com fluido se movendo para cima (FIGURA -3) é a situação ideal.
Condições de montagem em saída sem contra pressão

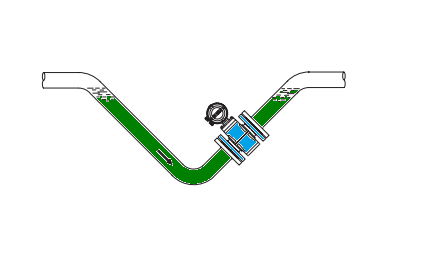

Um arranjo de sifão, como aquele mostrado na FIGURA 4, deve ser fornecido em sistemas abertos.
Isso garante que o medidor de vazão seja completamente preenchido com fluido durante a medição.
Figura 04
Montagem do instrumento com escoamento por gravidade

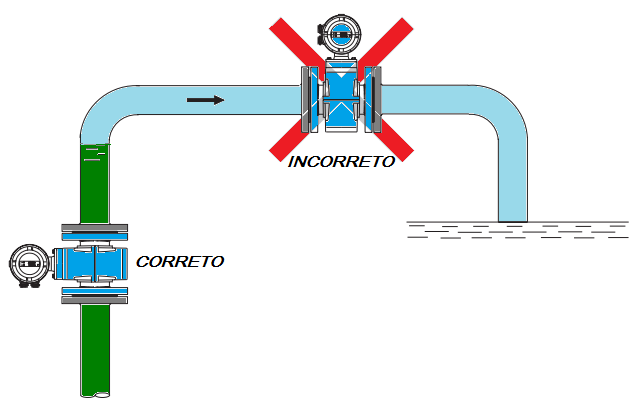

Quando o instrumento instalado em tubulação com escoamento por gravidade (escoamento livre). O instrumento deve ser instalado no ponto mais alto da tubulação ascendente, evitando que que o instrumento seja instalado na posição horizontal ou mesmo na tubulação de saída. Esses dois locais podem fazer com que o instrumento funcione em vazio ou mesmo com bolsas de ar. Na figura 5 é ilustrado a forma correta e incorreta de instalação.
Figura 05
Distâncias normativas para montagem do medidor de vazão magnético.
O princípio de medição é independente do perfil de fluxo, desde que os redemoinhos permanentes não se estendam para a seção de medição.
Por exemplo, o medidor não deve ser instalado imediatamente a jusante de cotovelos, entrada de fluxo tangencial ou válvulas borboleta parcialmente abertas. As válvulas borboleta ou flap devem ser instaladas de forma que a flap não se estenda para o primário.
Se necessário, medidas devem ser tomadas para normalizar o perfil de fluxo.

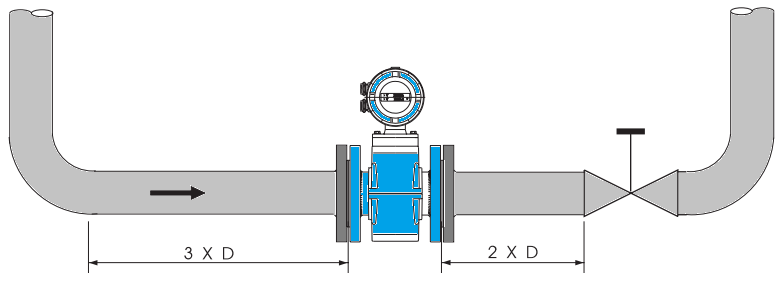

A prática mostrou que um tubo reto de comprimento 3 x D instalado a montante e 2 x D instalado a jusante do medidor de fluxo (onde D = ID do medidor nominal) é suficiente para normalizar o fluxo perfil. Consulte a FIGURA 6.
Ao usar o medidor magnético de fluxo como um padrão de fluxo de referência, para calibração de outros medidores recomenda-se que o instrumento seja instalado mantendo um tubo reto a montante de 10 x D e um tubo reto de 5 x D a jusante garantindo assim melhor estabilidade do fluxo
Sugestões para montagem que facilitam a manutenção preventiva / corretiva do medidor de vazão magnético
Para líquidos altamente contaminados, é recomendado um desvio conforme mostrado na FIGURA 7A. A versão A permite a limpeza do medidor de vazão durante a operação.
Em alguns casos, a contaminação do fluido se deposita nos eletrodos e faz com que os eletrodos fiquem isolados do fluido. Nessas situações, a FIGURA 7B é recomendada.
Montagens em linha que apresentam vibração excessiva

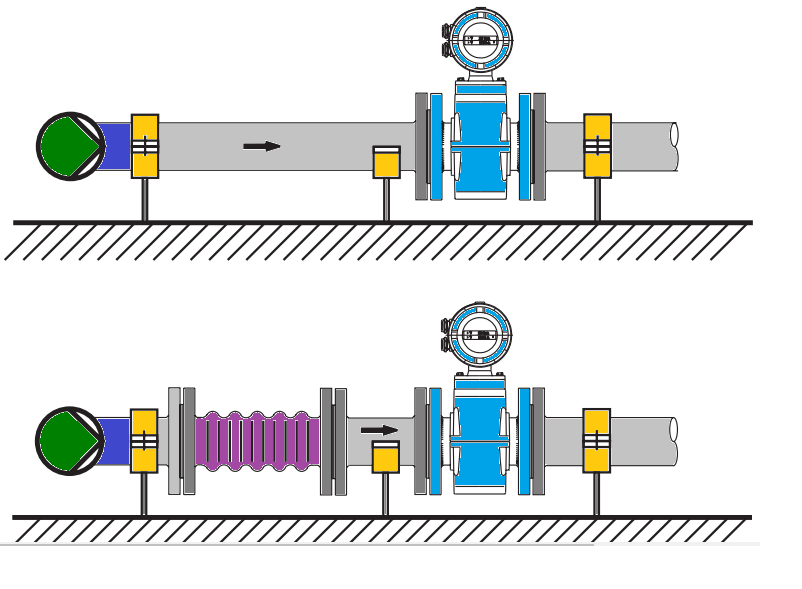

Se os primários forem instalados perto de bombas ou outros dispositivos que podem causar vibração, a aplicação de dispositivos mecânicos de amortecimento de vibração é recomendada (FIGURA8).
