Procedimento de calibração do transmissor de nível magnetostritivo
O transmissor de nível magnetostritivo é um instrumento alimentado por loop de dois fios que transmite uma corrente de loop analógico de 4-20 mA em proporção ao nível de líquido medido no tanque.
Esta sonda de sensor com flutuador magnético é inserida em um tanque ou briddle onde o nível do líquido a ser medido. O flutuador sobe ou desce de acordo com o nível do líquido no tanque.
A operação do transmissor de nível é baseada no princípio da tecnologia magnetostritiva.
Este tipo de transmissor de nível usa um tipo especial de sonda de sensor com um flutuador magnético para detectar o nível. O flutuador é selecionado conforme a densidade do fluido devendo ser mais leve que o fluido que se deseja medir , de modo que sempre flutua no líquido. Em caso de medição de interface o flutuador deve ser mais pesado que o fluido superior e mais leve que o inferior.

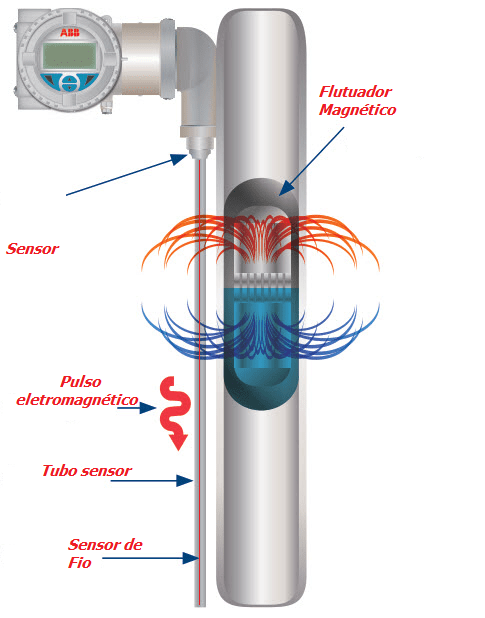

O transmissor gera um pulso de alta corrente e é transmitido para a sonda do sensor, isso é chamado de guia de onda. Este guia de onda produz um campo magnético circular ao redor da sonda do sensor (fio). O flutuador também carrega um ímã permanente.

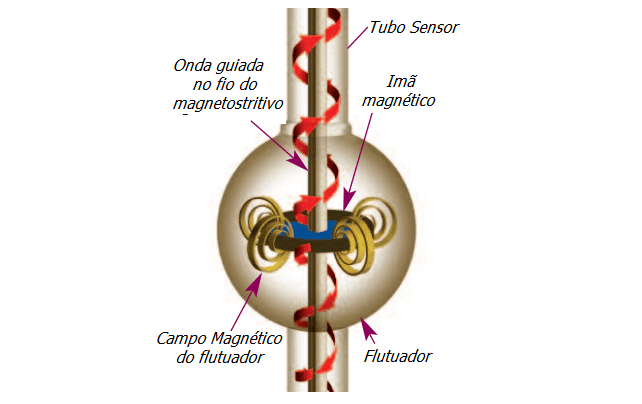

Quando este guia de onda atinge o ímã permanente na bóia, uma força de torção é produzida, torcendo o fio e produzindo uma onda de torção (mostrado na figura abaixo). Esta onda de torção retorna ao transmissor. Medindo o tempo total do deslocamento da onda de torção (tempo de duração), podemos calcular facilmente o nível do tanque.
Conforme o nível do tanque muda, a bóia rastreia a mudança e ativa continuamente o sensor no tubo. Os componentes eletrônicos no transmissor processam o sinal de mudança e geram uma saída de 4-20 mA que corresponde ao nível medido.
O transmissor de nível magnetostritivo também pode ser usado para medir o nível de interface entre dois fluidos.
Calibração
A calibração do transmissor de nível magnetostritivo é realizada de duas maneiras.
Usando botões de pressão no transmissor
Usando o HART Communicator
Calibração usando botões
Configurando 4mA ou LRV
Mova o flutuador para a referência de nível 0% desejada.
Entre no modo de calibração pressionando os botões PARA CIMA e PARA BAIXO.
Vá para o ajuste de Zero usando os botões de pressão e defina a saída em 4,00mA.
Configurando 20mA ou URV
Mova o flutuador para a referência de nível 100% desejada.
Entre no modo de calibração pressionando os botões PARA CIMA e PARA BAIXO.
Vá para o ajuste de Span usando os botões e defina a saída em 20,00mA.
Nota: A sequência dos botões de pressão pode variar de fabricante para fabricante, consulte o manual técnico.
Calibração do transmissor de nível magnetostritivo montado por medidor
Nesse caso, o medidor de nível e o transmissor de nível são montados na mesma unidade.

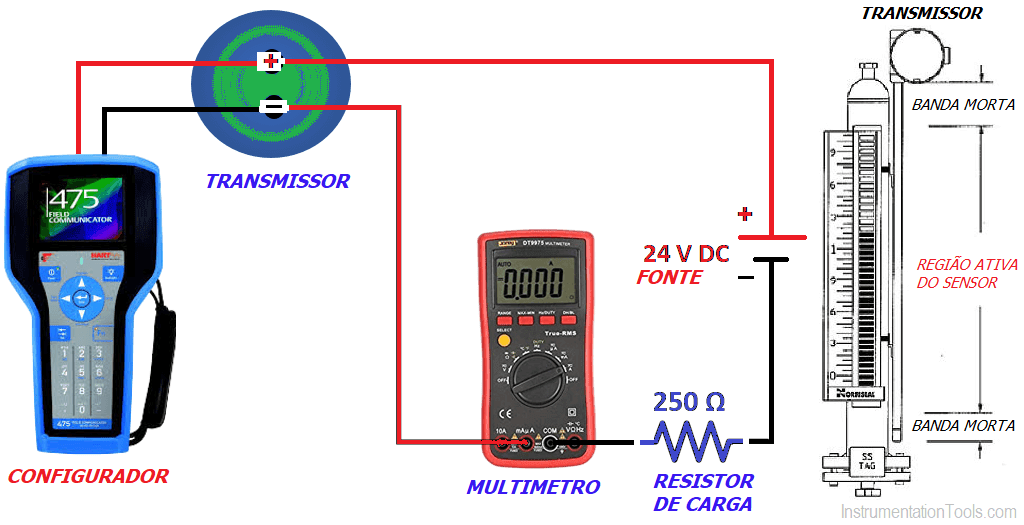

1 – Conecte o transmissor de nível magnetostritivo conforme mostrado na imagem acima.
2 – Pegue a folha de dados do transmissor de nível específico. Na folha de dados, você encontrará o valor da faixa inferior (4mA) e o valor da faixa superior (20mA).
Exemplo: LRV é de 5 polegadas e URV é de 20 polegadas. Se você não tiver a folha de dados, meça manualmente o comprimento usando a trena .
3 – O medidor de nível e o transmissor são montados na mesma unidade, você pode usar as leituras do medidor de nível como referência durante o enchimento da câmara de nível.
4 – Agora preencha a câmara de nível com água até o nível de referência de 0% e leia as leituras do transmissor usando o comunicador HART.
5 – O transmissor deve mostrar o nível de 0%; caso contrário, faça o ajuste de zero usando o comunicador HART.
6 – Agora preencha a câmara de nível com água até o nível de referência de 100% e leia as leituras do transmissor usando o comunicador HART.
7 – O transmissor deve mostrar o nível de 100%, se não, faça o ajuste do span usando o comunicador HART.
8 – Durante a calibração, o multímetro pode ser usado para anotar a corrente de loop correspondente.
Observação: também podemos usar o mesmo líquido de processo em vez de água para a calibração, se não for perigoso.
Calibração do transmissor de nível magnetostritivo de montagem direta
Neste caso, não há medidor de nível disponível.
1 – Conecte o transmissor de nível magnetostritivo conforme mostrado na imagem acima.
2 – Pegue a folha de dados do transmissor de nível específico. Na folha de dados, você encontrará o valor da faixa inferior (4mA) e o valor da faixa superior (20mA). Exemplo: LRV é de 5 polegadas e URV é de 20 polegadas. Se você não tiver a folha de dados, meça manualmente o comprimento usando a trena.
3 – Mova o flutuador para o nível de referência de 0% e leia as leituras do transmissor usando o comunicador HART.
4 – O transmissor deve mostrar o nível de 0%; caso contrário, faça o ajuste de zero usando o comunicador HART.
5 – Mova o flutuador para o nível de referência de 100% e leia as leituras do transmissor usando o comunicador HART.
6 – O transmissor deve mostrar o nível de 100%, se não, faça o ajuste do span usando o comunicador HART.
7 – Durante a calibração, o multímetro pode ser usado para anotar a corrente de loop correspondente.
Nota:
O flutuador foi projetado para operar em uma gravidade específica do meio de processo que estará lá no tanque. Durante nossa calibração, se usarmos água para o movimento da bóia, haverá algum erro quando o transmissor for colocado em linha. Como o meio de processo e a água têm gravidades específicas diferentes.
O erro pode ser positivo ou negativo, pois depende das especificações do flutuador. É recomendável usar uma leitura de medidor de nível anexada para fazer o nível de referência de 0% e 100%. Caso não haja um medidor de nível conectado, é melhor desmontar a unidade e mover manualmente o flutuador para 0% e 100% durante a calibração.
