Princípio da válvula de controle de pressão auto-atuada (auto-operada)

Princípio da válvula de controle de pressão auto-atuada (auto-operada).
A válvula reguladora de pressão auto-atuada (auto-operada), são vávulas que não depende de nenhum sinal externo para controle de pressão.
Como o nome sugere, a própria pressão da linha de processo é usada como um sinal de atuação para abrir ou fechar a válvula de controle de pressão.

Uma válvula de controle de pressão auto-atuada pode ser usada para controlar a pressão a montante ou a jusante da válvula de controle.
Quando usamos a pressão a montante das válvulas for usada para restringir o fluxo de fluido através da válvula de controle, a pressão a montante da válvula é mantida em um ponto de ajuste especificado, esse tipo de montagem é denominado como como válvula de controle de contrapressão, pois mantém a contrapressão imposta pela válvula de controle.

Se a pressão no ponto imediatamente a jusante da válvula for usada como um sinal para estrangular a válvula de controle, então a pressão a jusante é mantida em um ponto de ajuste especificado e tais válvulas são conhecidas como válvulas de controle de pressão auto-atuadas (auto-operada).

Válvula de controle de pressão auto-atuada

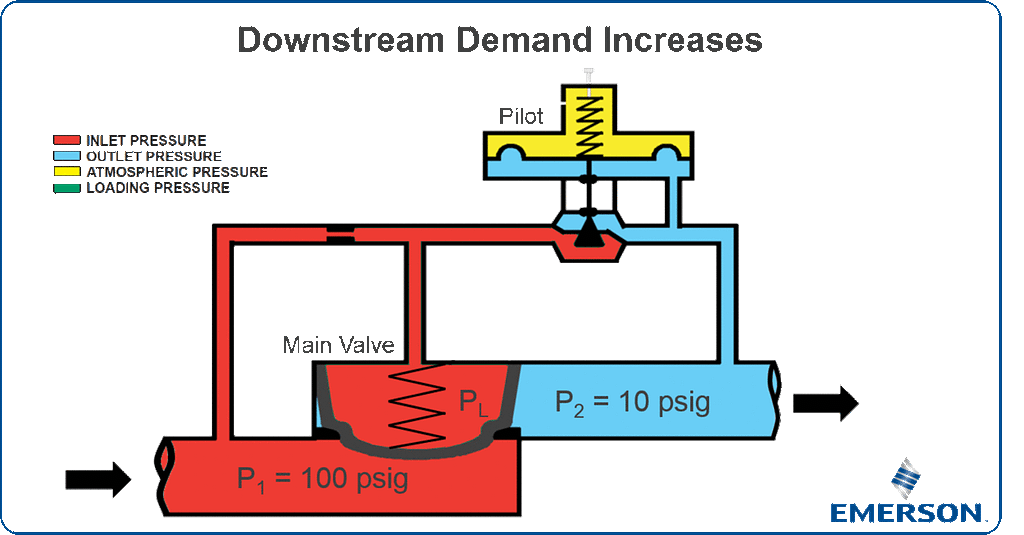

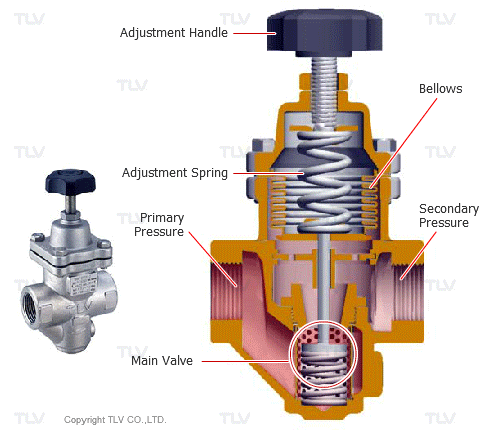

Uma válvula de controle de pressão auto-atuada usa um tubo pitot que dá acesso ao fluido do processo para pressurizar o diafragma, que então atua para abrir a válvula para que o fluido do processo da linha do processo possa passar.

Para uma válvula reguladora de pressão, o tubo pitot conecta a caixa do diafragma a um ponto a jusante da válvula de controle. Quando a pressão a jusante da válvula de controle aumenta além do ponto de ajuste, o fluido do processo exerce pressão aumentada no diafragma, fechando assim a válvula. O fechamento da válvula interrompe o fluxo do processo, reduzindo assim a pressão a jusante da válvula de volta ao nível do ponto de ajuste.

Quando a pressão a jusante da válvula de controle cai abaixo do nível do ponto de ajuste, o fluido do processo da caixa do diafragma retrocede para a linha de processo. Isso alivia a pressão no diafragma e abre a válvula para permitir o aumento do fluxo do processo. O aumento do fluxo do processo leva ao aumento da pressão de volta ao seu ponto de ajuste.

Para uma válvula reguladora de contrapressão, o tubo de pitot conecta o invólucro do diafragma a um ponto a montante da válvula de controle de pressão e o fluido de processo do ponto a montante atua no diafragma da válvula para abrir ou fechar a válvula em caso de alta ou baixa pressão, respectivamente.
