Por que é desaconselhável misturar conexões de tubos de diferentes fabricantes?
Os sistemas de instrumentação analítica e de fluidos dependem de uma integração precisa entre dezenas de componentes de alta qualidade, que operam de forma conjunta para garantir eficiência, segurança e continuidade. Qualquer falha de desempenho nesses sistemas pode levar a vazamentos, comprometimento da segurança, interrupções operacionais e, em casos extremos, paradas não planejadas.
Para mitigar esses riscos, é altamente recomendado que os sistemas de fluidos sejam construídos utilizando conexões de tubos de um único fabricante. Embora alguns aleguem que conexões de diferentes fabricantes podem ser misturadas e substituídas sem prejuízos, essa prática apresenta riscos significativos. A falta de compatibilidade perfeita entre os componentes pode resultar em falhas na vedação, comprometendo a integridade do sistema, a segurança dos trabalhadores e a confiabilidade operacional.
Por isso, padronizar os componentes com um único fabricante não é apenas uma questão de conformidade, mas também de proteção ao processo, às pessoas e ao patrimônio da empresa. Evitar a mistura de peças elimina a possibilidade de incompatibilidades e ajuda a garantir que o desempenho do sistema permaneça seguro e confiável em todas as condições.
Você ou seus instaladores costumam misturar ou trocar conexões de tubos de diferentes fabricantes?
Vamos analisar as razões técnicas pelas quais a mistura ou intercâmbio de conexões de tubos pode resultar em problemas de desempenho em sistemas de fluidos:
- Incompatibilidade dimensional e de tolerâncias: Cada fabricante projeta seus acessórios com especificações exclusivas de dimensões e tolerâncias, que podem não ser totalmente compatíveis com os de outros fabricantes. Mesmo pequenas diferenças podem comprometer a vedação, resultando em vazamentos ou falhas operacionais.
- Material e tratamento superficial: Conexões de tubos de diferentes fabricantes podem ser feitas de materiais com composições ou tratamentos superficiais diferentes. Isso pode causar corrosão galvânica, desgaste prematuro ou comprometer a resistência ao calor e à pressão.
- Desempenho de vedação: A vedação de um sistema depende da interação precisa entre as superfícies de contato dos componentes. Misturar peças de diferentes fabricantes pode criar irregularidades nesses contatos, prejudicando a vedação e aumentando o risco de falhas.
- Conformidade com normas: Nem todos os fabricantes seguem os mesmos padrões de fabricação, o que pode resultar em conexões que não atendem aos requisitos regulamentares ou de segurança do sistema.
- Impacto na manutenção e confiabilidade: Misturar peças de diferentes fabricantes pode dificultar a identificação de falhas e a substituição de componentes durante a manutenção, aumentando o tempo de inatividade e os custos operacionais.
Portanto, utilizar conexões de tubos de um único fabricante é uma prática essencial para garantir a eficiência, a segurança e a confiabilidade de sistemas de fluidos. Evitar a mistura ou troca de acessórios minimiza os riscos e proporciona um desempenho consistente e duradouro.
O que são mistura (Intermix) e intercâmbio(Interchange) de conexões para tubos?
Para compreender os problemas associados a esses termos, é essencial diferenciar mistura (intermix) de intercâmbio (interchange):
- Mistura (Intermix): Ocorre quando componentes de conexões de tubo — como porcas, ponteiras e corpos — de diferentes fabricantes são combinados e montados para formar uma única conexão.
- Intercâmbio (Interchange): Refere-se a situações em que uma conexão de tubo de um fabricante já instalada em um tubo é desmontada, e o tubo, a porca e a ponteira são remontados em um corpo de conexão de tubo de outro fabricante.
Por que misturar e trocar conexões de tubo é problemático?
1. Ausência de padrões universais
Não há um padrão de projeto comercial unificado para conexões de tubos. Cada fabricante segue especificações exclusivas para dimensões, tolerâncias e materiais. Isso significa que peças de diferentes fabricantes podem apresentar incompatibilidades, mesmo que pareçam similares externamente.
2. Impactos técnicos e operacionais
- Diferenças de projeto: Pequenas variações na geometria das peças podem comprometer o alinhamento e a vedação.

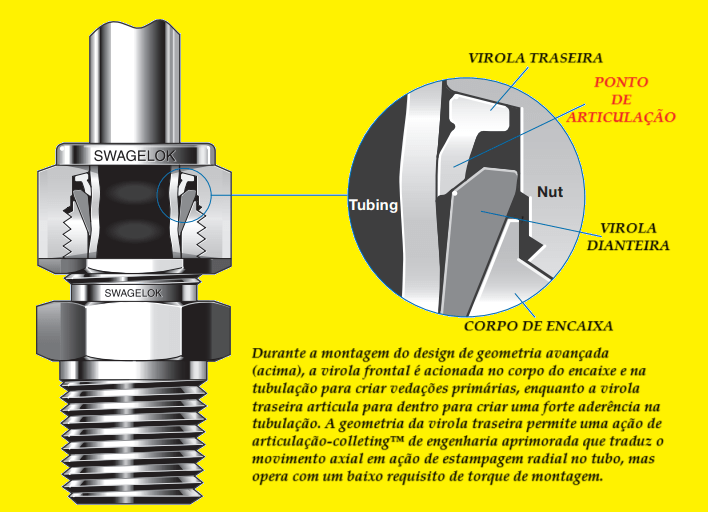

- Vedação inadequada: As superfícies de contato entre porca, ponteira e corpo são projetadas para funcionar em conjunto dentro dos padrões de um único fabricante. Misturá-las pode levar a vazamentos e falhas de pressão.
- Materiais diferentes: Composições químicas e tratamentos de superfície variam entre fabricantes, aumentando o risco de corrosão, desgaste e falhas prematuras.
3. Segurança e confiabilidade
- Risco de vazamentos: Vazamentos em sistemas de fluidos não apenas afetam o desempenho, mas também representam riscos de segurança em operações críticas, como sistemas de alta pressão ou ambientes com fluidos inflamáveis.
- Dificuldade na manutenção: Identificar e substituir componentes misturados durante a manutenção pode ser confuso e demorado, aumentando custos e tempo de inatividade.
Alguns fabricantes alegam que seus produtos são intercambiáveis com os de outras marcas, justificando que isso pode representar uma economia de custos para o operador.
No entanto, nenhum fabricante consegue replicar de forma confiável e uniforme os projetos de seus concorrentes. Qualquer falha resultante dessa prática certamente anulará qualquer economia de curto prazo. Isso ocorre porque os componentes de encaixe de tubos de diferentes fabricantes não são projetados explicitamente para funcionar em conjunto. Assim, um encaixe misturado ou trocado equivale a um novo design, não testado e potencialmente problemático.
Problemas Potenciais de Acessórios Misturados ou Troca de Componentes
A prática de misturar ou trocar acessórios pode causar:
- Superfícies de Vedação Inconsistentes
- Diferenças no design, construção e valores de torque podem comprometer a vedação.
- Incompatibilidades de Geometria e Material
- Variações na geometria, tolerâncias e propriedades metalúrgicas podem impedir o funcionamento eficaz e seguro do sistema.
- Função e Durabilidade Comprometidas
- A combinação de componentes não projetados para trabalhar juntos pode levar a falhas prematuras, incluindo falhas por fadiga.
- Superfícies de Vedação Ineficazes
- Diferenças nos processos de fabricação, como estampagem e dureza dos materiais, podem gerar variações críticas, resultando em vazamentos.
Misturar ou trocar componentes pode levar a um desempenho imprevisível e riscos operacionais e de segurança do sistema. Além disso, essa prática frequentemente anula a garantia dos fabricantes.
Por exemplo, a garantia vitalícia limitada da Swagelok não cobre falhas decorrentes de componentes misturados ou trocados, o que pode gerar custos ainda mais altos no caso de um problema operacional.
Sempre evite a mistura e o intercâmbio de conexões de tubos
No setor de engenharia de sistemas de fluidos, especialmente em indústrias como petróleo e gás, a integridade e a compatibilidade dos componentes são cruciais para a segurança e eficiência operacional. A mistura e o intercâmbio de conexões de tubos de diferentes fabricantes podem levar a falhas catastróficas, vazamentos e outros problemas graves. Por isso, várias agências de padrões, como a IOGP (International Association of Oil & Gas Producers), promovem práticas rigorosas para evitar essas situações.
Evitar a mistura e o intercâmbio de conexões de tubos é uma prática recomendada por várias agências de padrões de sistemas de fluidos. O IOGP JIP-33, uma iniciativa que visa melhorar dramaticamente a especificação, aquisição e entrega de equipamentos de petróleo e gás, classifica a mistura e o intercâmbio de acessórios de tubos como uma “má prática de engenharia”. Isso se deve ao fato de que componentes de diferentes fabricantes podem ter pequenas variações em suas especificações, materiais e processos de fabricação, o que pode comprometer a integridade do sistema.
Conclusão
A utilização de componentes de conexão de tubos de um único fabricante elimina o risco de erros decorrentes da mistura ou intercâmbio de peças de diferentes marcas. Isso é crucial, pois cada fabricante segue padrões próprios de design, construção e tolerâncias, tornando a combinação de componentes incompatível e potencialmente perigosa. A padronização por um único fabricante garante a integridade do sistema, melhora a confiabilidade operacional e reduz os riscos de falhas, vazamentos e comprometimentos à segurança. Assim, além de evitar problemas técnicos, essa abordagem simplifica os processos de montagem, manutenção e suporte técnico, promovendo maior eficiência e segurança no ambiente industrial.
