O que significam os termos sinking e sourcing?
Os termos sinking e sourcing se referem ao tipo de entradas e saídas digitais usadas. Uma E/S (entrada/saída) digital do tipo sinking fornece um terra ( tensão negativa) ao circuito figura 1 . Uma E/S digital do tipo sourcing fornece uma fonte de positiva ao circuito.

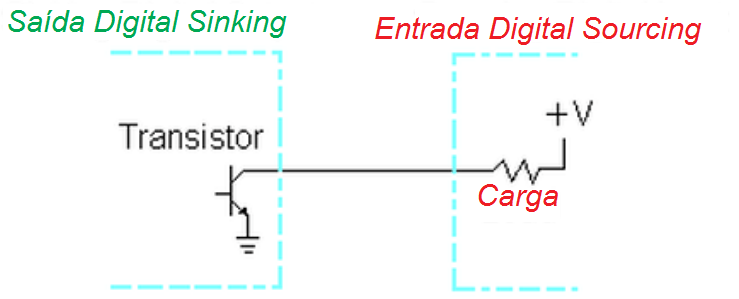

A figura 1 mostra uma saída digital do tipo sinking que é conectada a uma entrada digital do tipo sourcing. Neste circuito a entrada digital do tipo sourcing fornece a tensão positiva a carga. A saída digital do tipo sinking controla a linha utilizando um transistor para deixar a linha no estado alto (+V) ou para aterrar a linha em 0 V variando o potencial de tenção negativa ao circuito.
A figura 2 mostra uma saída digital do tipo sourcing que é conectada a uma entrada digital do tipo sinking. Neste circuito, a saída digital do tipo sourcing fornece a tensão e a entrada digital do tipo sinking fornece a carga e o terra. A saída digital controla a linha usando um transistor para deixar a linha a 0 V ou para elevar a linha a +V.
Uma vez que você precisa de ambos, uma fonte de tensão e um terra de maneira a criar um circuito completo, você precisa ter uma entrada ou saída do tipo sourcing conectada a uma entrada ou saída do tipo sinking. Se você deseja conectar uma entrada do tipo sourcing a uma saída do tipo sourcing ou uma entrada do tipo sinking a uma saída do tipo sinking, você precisará de um resistor adicional
