O que é o diagrama de conexão do instrumento?
O diagrama de projeto de instrumento também é chamado de desenho de instalação, especifica o escopo de trabalho entre os departamentos de mecânica e instrumentação.
É um desenho detalhado que mostra a instalação típica de um instrumento de maneira correta para que o instrumento funcione corretamente e evite problemas que possam afetar a medição, como retenção de líquido no impulso de gás.
O Engenheiro de Construção de Instrumentação deve revisar e verificar certos pontos importantes antes de ir para a montagem de um Instrumento.
- Verifique o número do Tag(identificação) de um determinado instrumento ou lista de instrumentos;
- Determina o limite de escopo de trabalho entre mecânica e instrumentação;
- Lista de materiais, como tipo de conexões, material , tubulação, tipos de válvulas de bloqueio; características plugues, válvula bloco “manifold”, tipo e posição de suporte(vertical ou horizontal); para montagem dos instrumentos (transmissor, indicadores, analisadores);
- Verifique se há material suficiente para cada instalação;
- Tipo de material a ser usado para medir com base no fluido e seus parâmetros;
- Posição do instrumento em relação ao ponto de tomada do processo.
- As inclinações da tubulação precisam ser observadas.
Diagrama de Conexão do Instrumento
Os diagramas de conexão do instrumento detalham o acessório e a conexão da tubulação para instrumentos de processo e de campo com base no número da etiqueta.
Deve incluir padrões de especificações para a soldagem de tubulações de conexão, rastreamento térmico e isolamento e testes de pressão e requisitos de pintura.
Geralmente incluídos são;
- Número da Tag ( identificação)
- Números do desenho do loop.
- Desenho de encaminhamento elétrico e layout de instalação, desenho isométrico da tubulação contendo os componente de malha de controle específico.
- Desenho contendo a elevação das conexões dos componentes do controle de processo.
- Tagamento de equipamentos e tubulações com identificação de interface de instrumentação.
- identificação de todos os elementos/conexões e válvulas com números de item.
- Identificação dos gradientes(inclinações) e direção das emendas e interligações em linhas .
- Elevação do Instrumento.
- Comprimentos máximos permitidos de linhas de conexão.
- Os acessórios frequentemente detalhados incluem flanges, Bloqueio Duplo e Válvulas de Sangria e Conexões, etc.
- Retirada de material com números de peça, número de conexões específicas, tamanho, conexão, tipo de material, tipo de montagem.
- proteção contra intempéries e especificação de tubulação.
Conexão para manômetro
O diagrama abaixo mostra os componentes e tubos necessários para a instalação de um manômetro. As peças necessárias são mostradas na tabela abaixo.

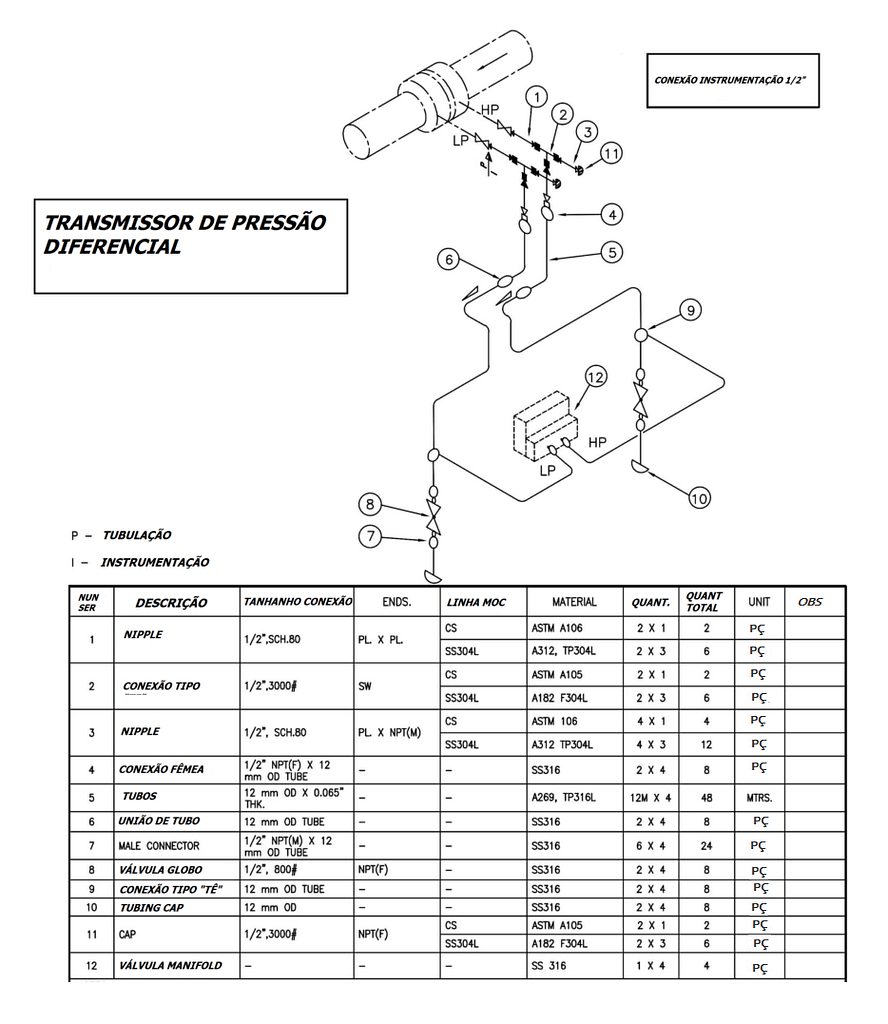

Conexão para Transmissor de Pressão Diferencial
O diagrama abaixo mostra os componentes e tubos necessários para a instalação de um transmissor de pressão diferencial (instalado abaixo do ponto de tomada). As peças necessárias são mostradas na tabela abaixo.

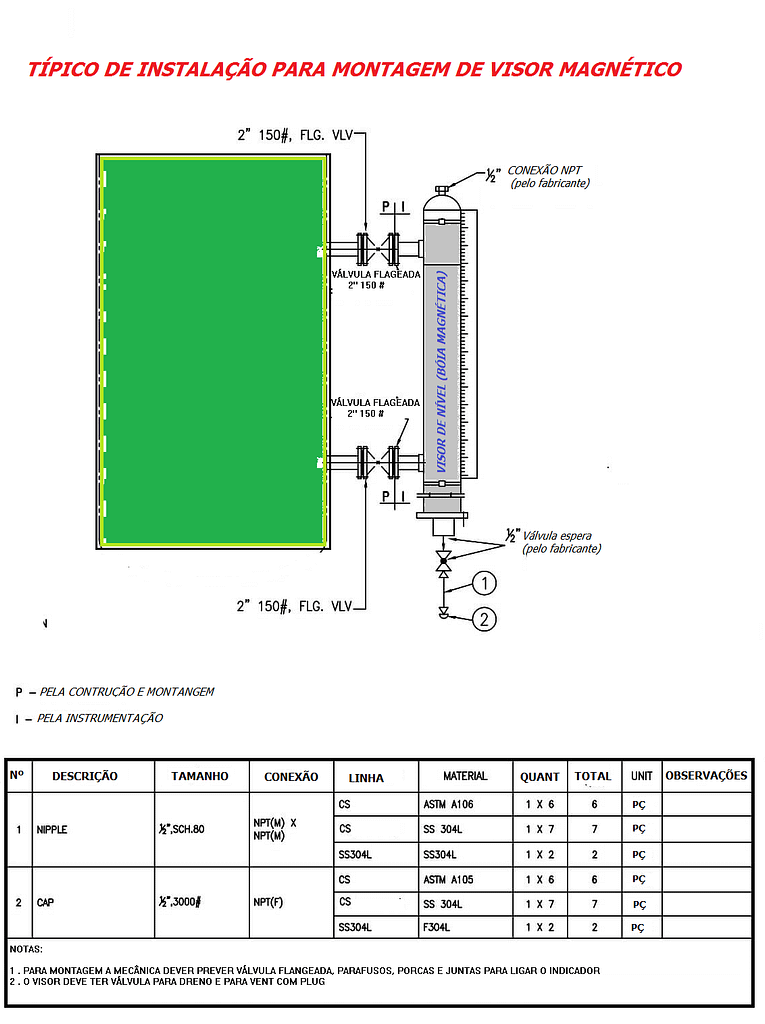

Diagrama de conexão para medidor de nível
O diagrama abaixo mostra os componentes e tubos necessários para a instalação de um medidor de nível. As peças necessárias são mostradas na tabela abaixo.
