Folha de dados do instrumento é um documento que contém as especificações e informações de um instrumento ou equipamento.
Uma folha de dados um documento que concentra as informações em uma representação visual em formato de tabela, ou resultados apresentado por um fornecedor após uma consulta. Normalmente apresenta campos definidos para cada dados relevantes para o equipamento em questão.
Folha de dados do instrumento
A Folha de Dados do Instrumento deve conter informações gerais do instrumento como:
- Identificação contendo o TAG ( identificação Alfanumérica);
- Descrição do tipo de serviço;
- Localização (número da linha / número do equipamento) Dados levantados no P&ID;
- Número P&ID ou Documento de referência que foi utilizado como base;
- Dados do processo (se aplicável) – Normalmente esses dados devem ser coletados a partir da folha de dados de processo que é fornecida pelo engenheiro de processo;
- Faixa calibrada (se aplicável), material e detalhes de desempenho (como precisão, linearidade – se aplicável);
- Certificação de para aplicação em áreas de risco (para dispositivo elétrico);
- Acessórios necessários etc.
Os detalhes das informações na folha de dados podem diferir entre cada tipo de instrumento, como transmissor, comutador, medidor, válvulas de controle.
Documento de referência:
Diagrama de tubulação e instrumentação (P&ID);
Balanço de calor e material (HMB), lista de linhas, especificação de instrumento;
Especificação de tubulação;
Cálculo;
Catálogo de fornecedores.
A preparação de uma folha de dados requer algumas referências de documento / desenho.
P&ID
Ele fornece informações gerais como número da “TAG” do instrumento, descrição do serviço, número da linha / número do equipamento, número P&ID.
Dados do processo
Alguns dos seguintes dados do processo devem estar disponíveis para a seleção do instrumento; tipo de fluido, estado do fluido (gás / líquido), pressão do projeto, pressão operacional, temperatura do projeto, temperatura operacional, taxa de fluxo, densidade, viscosidade, gravidade específica, relação calor específico (gás), peso molecular (gás).

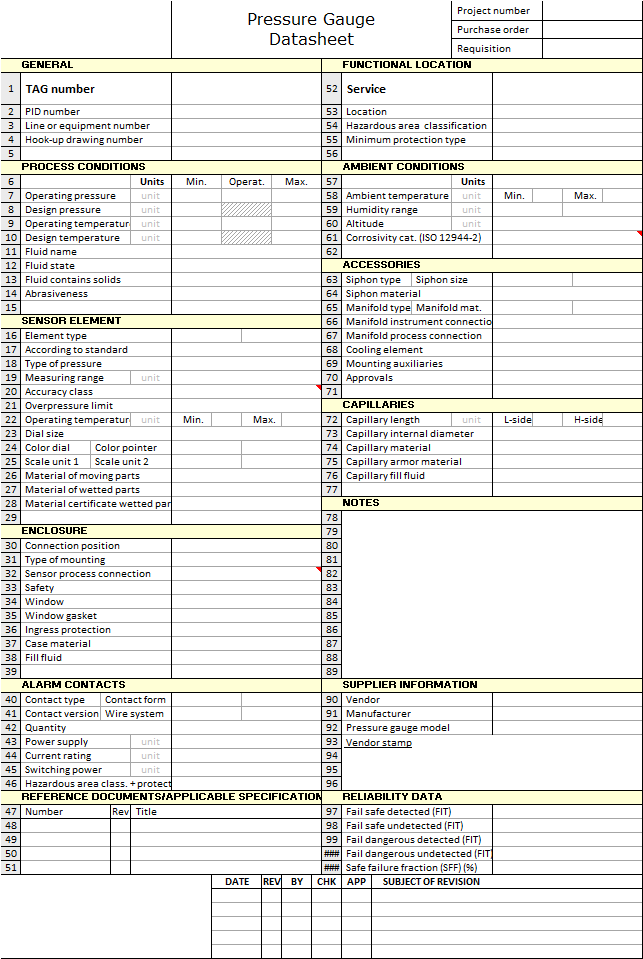

No entanto, as informações dos dados do processo que devem ser especificadas na folha de dados variam de acordo com o tipo de instrumento. Por exemplo, uma folha de dados do manômetro não requer proporção de calor específico.
Ao conhecer esses dados do processo, o engenheiro de instrumentação pode selecionar o material do instrumento, faixa calibrada, classificação do corpo, etc. Os dados do processo podem ser obtidos no documento de dados do processo esse documento e identificado HMB(Balanço de Massa e Calor) .
De outra forma, o engenheiro de instrumentação pode consultar a “lista de linhas” , também emitida pela disciplina do processo, para obter dados gerais do processo. No entanto, comparado ao HMB, apenas dados limitados do processo são fornecidos no documento da lista de linhas.
Especificação do projeto
A empresa possui especificações que detalham os requisitos mínimos para instrumentação. Além disso, ele também fornece um padrão que deve ser aplicado ao instrumento para ter uma especificação uniforme para determinado instrumento em toda a instalação.
Isso visa minimizar a peça de reposição e as ferramentas, além de facilitar a manutenção.
Cálculo
Algum instrumentos como ( Válvula de controle, válvula de segurança de pressão, placa de orifício, poço termométrico) precisam serem calculados para que seja obtida as condições de processo e tamanhos adequados . Neste caso os cálculos devem acontecer antes da preparação da folha de dados.
Catálogo de fornecedores
Recomenda-se consultar o catálogo do fornecedor durante a preparação da folha de dados para garantir que o dispositivo esteja disponível no mercado. Ignorar esta atividade pode resultar em dificuldades para encontrar o instrumento no mercado durante a fase de compras.
Se o instrumento não estiver disponível no mercado, ele poderá alterar o design, não apenas o design do instrumento, mas também reverter para o design do processo. Além de retrabalhar, também pode resultar em atraso no projeto.
Código e padrão( part nunber).
Por último, mas não menos importante, é necessária a verificação cruzada do código e padrão relacionados, embora esse problema tenha sido abordado principalmente na especificação do projeto.

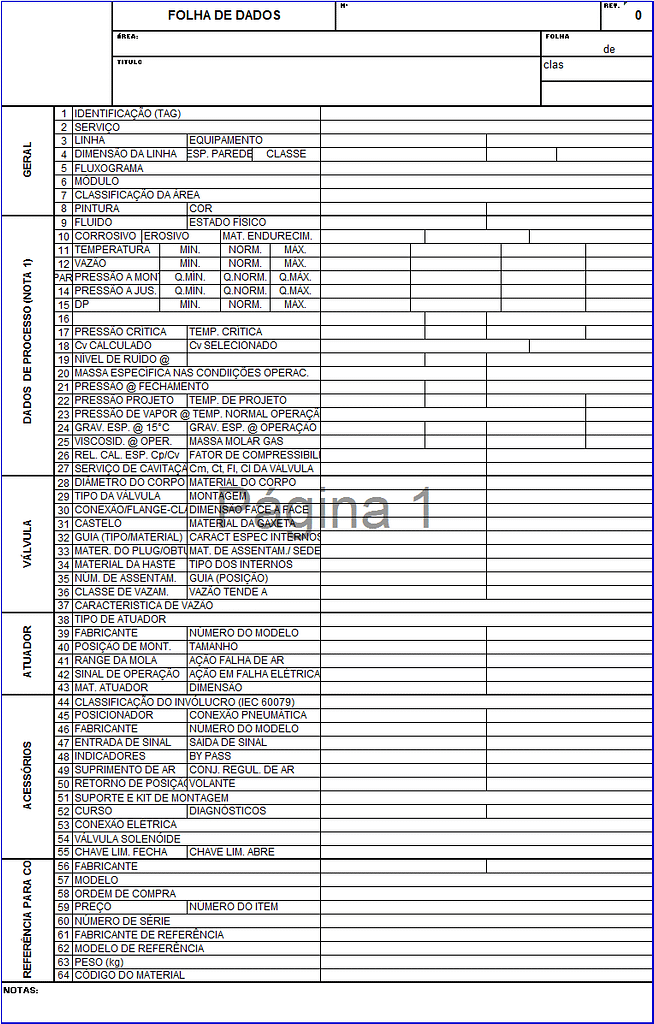

Folha de dados (FD)
Quando a folha de dados é preenchida, ela é anexada à requisição a ser enviada a vários fornecedores. Os fornecedores oferecerão sua cotação com vários modelos e fabricantes entre as ofertas. É responsabilidade do engenheiro ou técnico de instrumentação avaliar todas as cotações e determinar qual oferta é tecnicamente aceitável.
Tendo sido considerado seus aspectos técnicos e comerciais, o instrumento é adquirido. Após o pedido, o fornecedor enviará o documento de suporte e o desenho. Com base nos dados do fornecedor, a folha de dados do instrumento pode ser atualizada para acomodar detalhes para tornar a folha de dados “como construída”.
Finalmente, a folha de dados, juntamente com os dados do fornecedor de suporte, são armazenados na biblioteca ou no controle de documentos e serão encaminhados durante a construção, operação e manutenção.
As fichas técnicas dos instrumentos são muito importantes. Todo EPC geralmente possui seus próprios modelos e, em alguns casos, nem todas as informações são relatadas. Uma boa coisa a fazer é usar os modelos ISA 20 que são bastante completos. Esses modelos do ISA 20 são revisados constantemente, atualizados pelos comitês do ISA.
Mais informações podem ser indicadas, mais fácil será comprar os instrumentos corretos. Isso também terá um impacto positivo no campo (ou seja, compre instrumentos sobressalentes ou faça a substituição de alguém).
Qual é a diferença entre a especificação do instrumento e a folha de dados do instrumento?
Os termos da especificação do instrumento e da folha de dados do instrumento são usados de forma intercambiável . Ambos são referidos como documentos ou folha de informações que especificam os detalhes do instrumento. Você vê frequentemente os fabricantes usarem a palavra “especificação” no folheto do produto e, em algum momento, obtém “folha de dados” em diferentes folhas do produto do fabricante.
Para os envolvidos no projeto, a especificação do instrumento e a folha de dados do instrumento são dois documentos diferentes. A especificação do instrumento é um documento que limita os limites do instrumento. Diz a regra geral de como especificar um instrumento a ser usado. Enquanto isso, as informações na folha de dados é muito mais detalhadas e muito mais específicas para se adequar ao aplicativo.
O exemplo a seguir fornece como a especificação e a folha de dados falam sobre o alcance do instrumento:
Especificação:
“A faixa do instrumento deve ser selecionada para que o valor máximo da variável do processo não exceda 90% da faixa calibrada”
Ficha de dados:
“0 – 100 barg” (nesse caso, a pressão máxima do processo é 90 barg)
A especificação do instrumento deve ser gerada primeiro e, com base neste documento, podemos derivar a folha de dados enquanto obtemos outras informações de outros documentos durante a preparação da folha de dados do instrumento.
