Medidor de vazão de massa térmica em gás

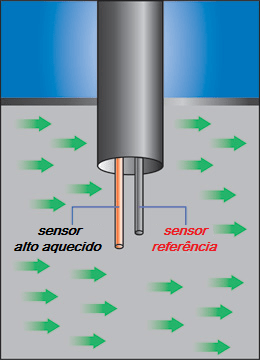

Os medidores de fluxo de massa térmica Seu funcionamento é baseado no princípio de dispersão térmica em que a taxa de calor absorvido por um fluido em movimento em um condutor será sempre proporcional a sua massa em movimento, a medida que que o fluido passa através do sensor o fluido absorve a o calor resfriando a fonte térmica.
Conforme o fluxo aumenta, mais calor é absorvido pelo gás . A quantidade de calor dissipada da fonte de calor é proporcional ao fluxo de massa do gás e suas propriedades térmicas. Portanto, a medição da transferência de calor fornece dados a partir dos quais uma taxa de fluxo de massa pode ser calculada.
Medidor de fluxo de massa térmica
Os medidores de fluxo de massa térmica são projetados para monitorar e medir com precisão o fluxo de massa (em oposição à medição do fluxo volumétrico ) de gases limpos, um parâmetro que não depende da temperatura.
Portanto, o medidor de fluxo de massa térmica não requer uma correção para mudanças na temperatura, pressão, viscosidade e densidade do gás.
Vantagens do medidor de fluxo de massa térmica
- Medir a taxa de fluxo de massa de gás diretamente
- Adequado para aplicações onde a temperatura e as pressões flutuam
- Medições altamente precisas e repetíveis com uma precisão típica de ± 1% FS
- Capaz de medir com precisão taxas de fluxo de gás baixas ou velocidades de gás baixas
- Excelente taxa de abaixamento, normalmente 50: 1
- Sem peças móveis
Limitações do medidor de fluxo de massa térmica
- O uso do medidor de massa de gás é limitado a fluidos limpos e não abrasivos
- A presença de umidade ou gotículas pode levar à imprecisão da medição
- As propriedades térmicas devem ser conhecidas: a variação dos valores calibrados pode causar imprecisões
- Custo inicial relativamente alto
Aplicações de medidor de fluxo térmico
Os medidores de fluxo de massa térmica são adequados para uma variedade de processos que requerem medição de fluxo de massa e são freqüentemente usados para a regulação de baixos fluxos de gás.
Algumas aplicações comuns de fluxo de gás para medidores de fluxo de massa térmica incluem:
- Fluxo e distribuição de ar comprimido
- Consumo de gás natural, por exemplo, para queimador e controle de alimentação da caldeira
- Monitoramento e controle de chaminé ou gás de combustão (onde a composição é conhecida)
- Recuperação de gás de aterro
- Medição de flare gas
- Mistura e mistura de fluxo de gás
- Teste e detecção de vazamento de gás
