Fórmula para calculo mA da PV



Fórmula para calculo mA da PV a corrente equivalente (ma) da variável de processo conhecida (PV), do valor da faixa inferior (LRV) e do valor da faixa superior (URV).

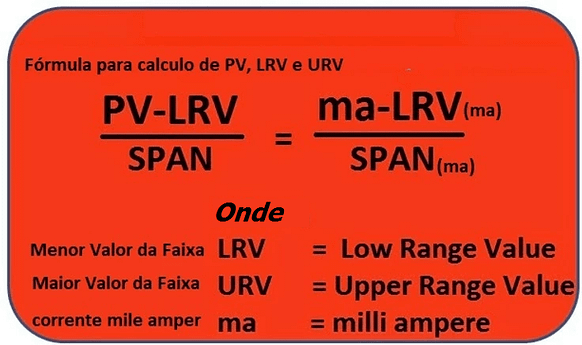

A fórmula é:

Corrente de 4-20mA para o cálculo de PV:

Onde:

PV = Variável do Processo

LRV = valor baixo do intervalo

URV = Valor da Faixa Superior

ma = valor de corrente em miliampere

Considere o lado esquerdo da fórmula para Variável de processo, LRV da faixa inferior do transmissor, Span é a diferença entre LRV e URV das faixas do transmissor.

Considere o lado direito da fórmula para corrente (mA), LRV da faixa de corrente padrão é 4mA, Span é a diferença entre LRV (4ma) e URV (20ma) da faixa de corrente padrão teremos 20-4 = 16 mA.

Usando esta fórmula podemos calcular mA da PV e também PV a partir da Corrente (mA).

Por exemplo:

A faixa do transmissor de temperatura é de 0 a 50 ° C e a corrente conhecida ma é 12, então como calcular o PV do transmissor?

Valores conhecidos:

LRV = 0

URV = 50

mA = 12mA

LRV E URV mA padrão

LRV = 4mA

URV = 20mA



SPAN(ma) = URV – LRV

Extensão = 20 – 4

Span = 16

Requeridos:

PV =?

Solução:

SPAN = URV – LRV

SPAN = 50 – 0

SPAN = 50



Solução:

Entrando com valores:

PV-0 / 50 = (ma-4)/16

PV = ((12 – 4) *50)/16

PV = (8*50) /16

PV = 25 ºC
