Exemplo de aplicação chave em CLP

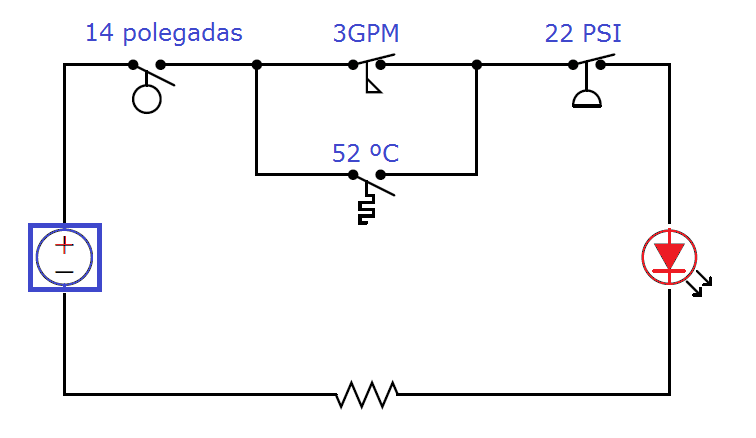

            Por exemplo, o LED neste circuito acenderá se o nível do líquido subir acima de 14 polegadas e a pressão cair abaixo de 22 PSI e o fluxo for inferior a 3 galões por minuto ou a temperatura for superior a 52 graus celsius :

Como sabemos que precisamos fechar uma chave para conduzir eletricidade e fornecer um caminho para a corrente nesse circuito, estamos procurando as condições necessárias para fechar cada uma das chaves.

Para qualquer chave normalmente fechada (NC = NF(Normal Fechado)), isso significa um valor de estímulo menor que o limite de atuação.

Para qualquer chave normalmente aberta (NO = NA(Normal Aberto)), isso significa um valor de estímulo suficientemente grande para exceder o limiar e “manter” a chave em seu estado atuado.

Os interruptores de vazão e pressão neste circuito são ambos NC, estamos procurando valores de vazão e pressão menores que os respectivos ajustes.

Como os interruptores de nível e temperatura são NO (Normal Aberto) ,  acional com valores de nível e temperatura acima das respectivas configurações.

O status atual de um comutador pode ser determinado comparando seu  valo  com o valor setado para configuração  de disparo (limite).

Uma chave estará em seu estado “normal” (em repouso) quando o valor do estímulo for menor que o valor limite. Por outro lado, uma chave estará em seu estado “acionado” quando o valor do estímulo exceder o valor limite.

A determinação do status de um comutador é, portanto, uma questão de comparar a quantidade de estímulo com a configuração de “trip” do limite.

Não se pode simplesmente olhar para o diagrama esquemático para saber o que o comutador está fazendo – é preciso comparar a configuração do das chaves versus um valor do sinal de estímulo conhecido para saber se ele estará em seu estado de repouso ou não.

Da mesma forma, se conhecermos o status atual do comutador em um sistema, podemos determinar qualitativamente a quantidade estimulante comparando o status atual com o status “normal” (em repouso).

Se um interruptor estiver em seu estado de repouso, a quantidade estimulante deve ser menor que o limite de disparo. Se um interruptor estiver em seu estado atuado (não normal), a quantidade estimulante deverá ser maior que o limite de disparo.

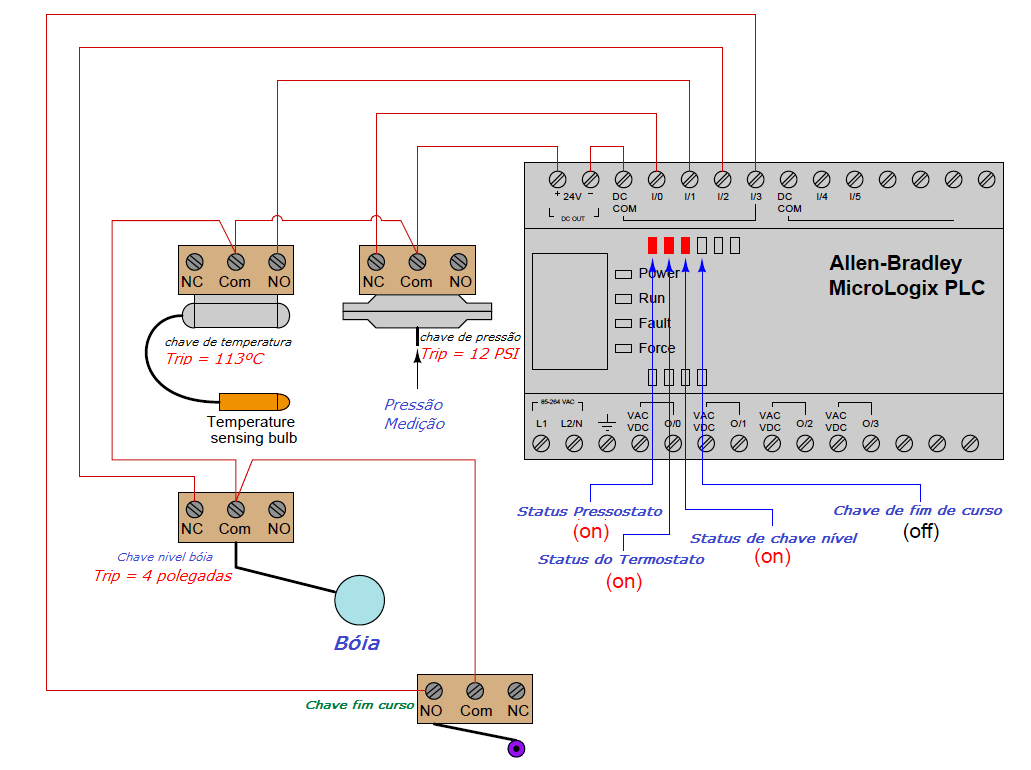

Neste próximo exemplo, vemos uma representação pictórica de vários comutadores conectados aos canais de entrada discretos de um controlador lógico programável (PLC), com indicadores LED vermelhos indicando o status em tempo real de cada entrada no PLC:

Exemplo de aplicação de chave em CLP



Podemos determinar o grau de estimulação de um comutador comparando seu status atual com o status “normal”.

Se um interruptor estiver no mesmo estado que seu estado normal (isto é, repouso), sabemos que seu estímulo deve ser menor que o valor limite (disparo).

Considere, se um interruptor estiver no estado oposto ao seu estado normal (isto é, acionado), sabemos que seu estímulo excedeu o valor limite (disparo). Os estados desses quatro comutadores podem ser mostrados em uma tabela:

Tipo de Chave	Status Normal	Status Atuado	Valor de Trip	Estímulo
Pressão	Normalmente Fechado (NC)	Fechado	12 PSI	P<12 PSI
Temperatura	Normalmente Aberto (NO)	Fechado	112 ºC	T>112 ºC
Nivel	Normalmente Fechado (NC)	Fechado	4 Polegadas	L< 4 Polegadas
Limite	Normalmente Aberto (NO)	Aberto	N/A	sem contato

CLP – Fundamentos do Desenvolvimento de Diagramas
