Nesta postagem estaremos abordando alguns recomendações básicas que devem ser considerados para seleção de dectores de fogo e de gás, assim como alguns outros dispositivos como sensores/detectores lineares de calor, detectores de taxa de aumento de temperatura, , detectores de fumaça por ionização, detectores óticos de fumaça, detector de gás de caminho livre, Dector de gás combustivel catalítico e detector de chamas IR/UV.
Seleção de detectores de incêndio e gás
Detector de calor linear

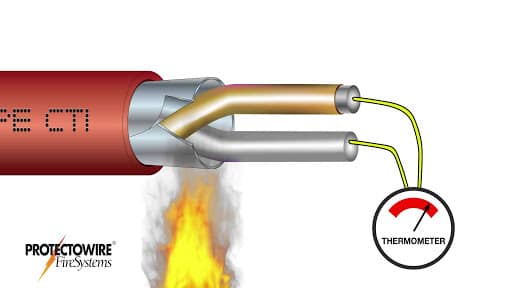

Os detectores lineares de calor detectam uma condição de superaquecimento em qualquer ponto ao longo de seu comprimento e identifica sua localização. Esse sistema de detecção de calor são formado por um cabo sensor de calor e uma unidade de monitoramento / controle. Uma mudança de temperatura ao longo do cabo sensor mudam a resistência relativa do cabo. Essa alteração é detectada pela unidade de monitoramento / controle que deve sinalizar um alarme na temperatura predefinida.
O cabo sensor pode ser multicor ou coaxial. Uma extremidade deve ser conectada à unidade de monitoramento. A outra extremidade deve ser terminada de modo a criar um loop que deve ser monitorado continuamente quanto a falhas de curto e circuito aberto e condição de alarme.
Critérios de seleção para o detector de calor linear
A seguir, são apresentados alguns requisitos mínimos aplicáveis ao detector de calor linear; no entanto, os requisitos variam de indústria para indústria.
- O revestimento externo deve ser feito de um material que resista à corrosão, produtos químicos, umidade etc.
- O cabo linear do detector de calor e o sistema de monitoramento devem ser adequados para operação em uma fonte nominal de 24V DC.
- A condição de alarme deve ser travada na unidade de controle, com facilidade de redefinição no painel Fogo e Gás e localmente na unidade de controle.
- A unidade deve fornecer saídas para condições de falha e alarme compatíveis com o painel principal de incêndio e gás.
- O cabo sensor e quaisquer unidades de terminação necessárias devem ser certificados para uso como parte de um circuito 1S quando instalados em uma área classificada .
- O cabo sensor e quaisquer unidades de terminação necessárias devem ser certificados para uso como parte de um circuito 1S quando instalados em uma área classificada.
Taxa de detectores de calor TERMO VELOCIMÉTRICO
Um detector que responde a um aumento de temperatura.
Critérios de seleção para detectores de calor (TERMO-VELOCIMÉTRICO)
A seguir, são apresentados alguns requisitos mínimos aplicáveis à taxa de detecção de aumento de calor , no entanto, os requisitos variam de indústria para indústria.
- Este tipo de detector deve responder a uma taxa anormal de aumento de temperatura ou quando uma temperatura máxima predefinida for atingida.
- O detector deve estar equipado com um recurso de armazenamento de temperatura fixa, para que, a uma taxa menor de aumento de temperatura, o elemento de temperatura fixa seja operado. A temperatura predefinida do alarme é definida conforma aplicação os comuns são setados em 65 graus C, com base na temperatura ambiente na área de instalação.
- Os detectores devem travar na condição de alarme até redefinir manualmente.
- O detector deve conter um LED que deve pulsar para indicar energia e brilhar continuamente para indicar uma condição de alarme.
- As bases do detector devem ser adequadas para montagem em superfície ou embutida, conforme necessário para se adequar à área de instalação.
- Os detectores devem incorporar uma conexão 10r e acionar um indicador remoto.

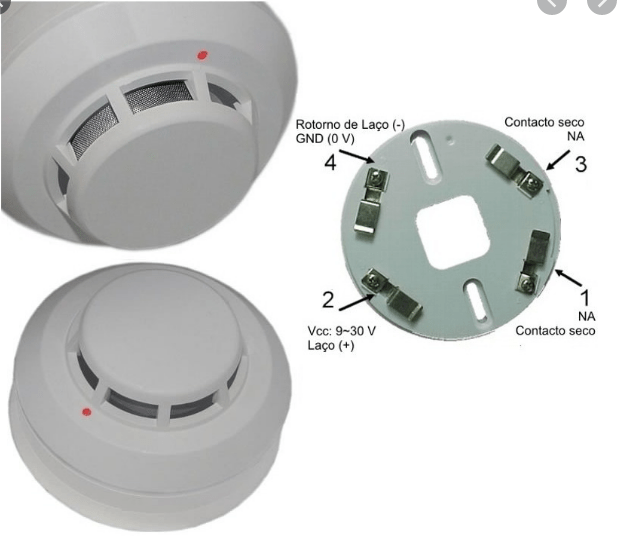

Detectores ópticos de fumaça
Um detector que detecta partículas de combustão visíveis ou invisíveis.
Este tipo de detector deve operar detectando a dispersão ou absorção da luz pelas partículas de fumaça.
Critérios de seleção para detector de fumaça (tipo óptico):
A seguir, são apresentados alguns requisitos mínimos aplicáveis ao detector óptico de fumaça ; no entanto, os requisitos variam de indústria para indústria.
- O detector deve ser um dispositivo autônomo constituído pela fonte de luz com um sensor fotossensível correspondente.
- A câmara óptica deve ser projetada para a detecção de todos os tipos de fumaça visível.
- O detector deve conter um LED que deve pulsar para indicar energia e brilhar continuamente para indicar uma condição de alarme.
- A indicação visual deve ser tal que a presença ou ausência da indicação seja visível a uma distância de 5 metros em condições normais de uso. A falha de qualquer lâmpada indicadora não deve impedir a emissão de um sinal de alarme de incêndio.
Detectores de fumaça da câmara de ionização
Um detector que detecta partículas de combustão visíveis ou invisíveis.
Esse tipo de detector deve operar com o princípio de que a corrente elétrica que flui entre os eletrodos em uma câmara de ionização é reduzida quando partículas de fumaça entram na câmara.
Critérios de seleção para o detector de fumaça (tipo de câmara de ionização):
A seguir, são apresentados alguns requisitos mínimos aplicáveis à seleção de detectores de câmaras de ionização, no entanto, os requisitos variam de indústria para indústria.
- Os detectores de fumaça devem ser projetados para ionização de câmara dupla, incorporando elementos de fonte de radiação de baixa energia Am241 (Americium).
- O detector deve conter um LED que deve piscar para indicar energia e brilhar continuamente para indicar uma condição de alarme. A indicação visual deve ser tal que a presença ou ausência da indicação seja visível a uma distância de 5 metros em condições normais de uso. A falha de qualquer lâmpada indicadora não deve impedir a emissão de um sinal de alarme de incêndio.
- As bases do detector devem ser adequadas para montagem em superfície ou embutida, conforme necessário.
- O detector deve receber uma tela para impedir a entrada de insetos no sensor.
- Os detectores devem incorporar facilidades para conexão e acionamento de um indicador remoto.
- Os detectores devem travar na condição de alarme até redefinir manualmente.
- O detector deve ser adequado para montagem no teto ou na parede, conforme necessário.
- Os detectores de fumaça e de calor devem ter uma base de montagem comum para facilitar a intercambiabilidade.
- O detector deve receber uma tela para impedir a entrada de insetos no sensor
- Os detectores devem ser controlados por microprocessador, com o objetivo de monitorar e reduzir o risco de alarmes falsos devido a poeira e outros contaminantes.
- Os detectores devem incorporar facilidades para conexão e acionamento de um indicador remoto.
- Os detectores devem travar na condição de alarme até redefinir manualmente.
Detector de Gás Combustível

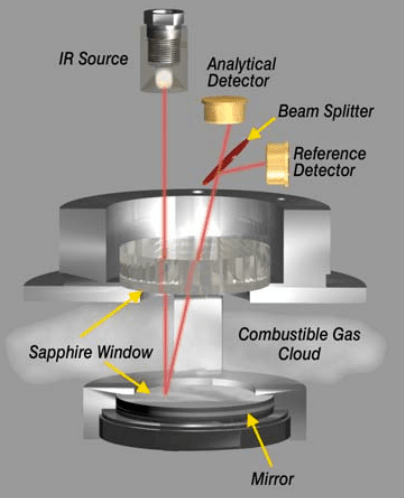

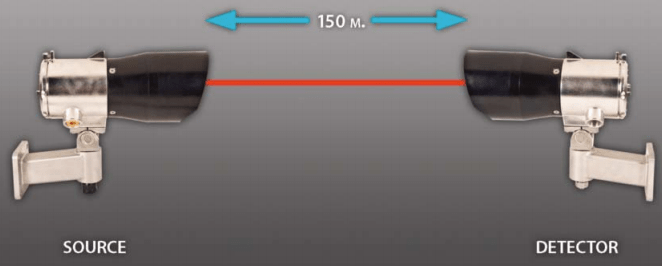

Esse tipo de detector deve operar com base no princípio da absorção de radiação infravermelha por gás, em qualquer parte do caminho aberto , detectado por meios fotoelétricos que produzem sinais elétricos para fornecer alarmes e indicações da concentração de gás ao longo do caminho.
Critérios de seleção para o detector de gás combustível do tipo caminho aberto:
A seguir, são apresentados alguns requisitos mínimos aplicáveis à seleção de detectores de gases combustíveis, no entanto, os requisitos variam de indústria para indústria.
- O sistema deve consistir em uma unidade transmissora e receptora controlada por microprocessador, com todos os circuitos eletrônicos, suportes de montagem e todos os outros acessórios para o bom funcionamento dos detectores.
- As unidades transmissoras e receptoras devem ser adequadas para montagem em postes de instrumentos padrão.
- O sistema detector deve estar equipado com meios para garantir uma operação confiável sem um alarme falso em todas as condições ambientais adversas.
- Devem ser fornecidas verificações ópticas contínuas quanto ao bloqueio do feixe. Um curto espaço de tempo no caminho do detector não deve impedir o funcionamento do instrumento. Bloqueios superiores a 10 segundos resultam em um aviso bloqueado por feixe. Após 60 segundos, o instrumento deve indicar uma operação de falha.
- A saída da unidade deve ser um sinal padrão de 4-20 mA , onde 4 mA deve indicar operação normal. O aumento da concentração de gás deve fazer com que o sinal aumente linearmente até um máximo de 20 mA. Sinais de saída inferiores a 4 mA devem indicar “Beam Blocked” ou “Fault” em níveis definidos.

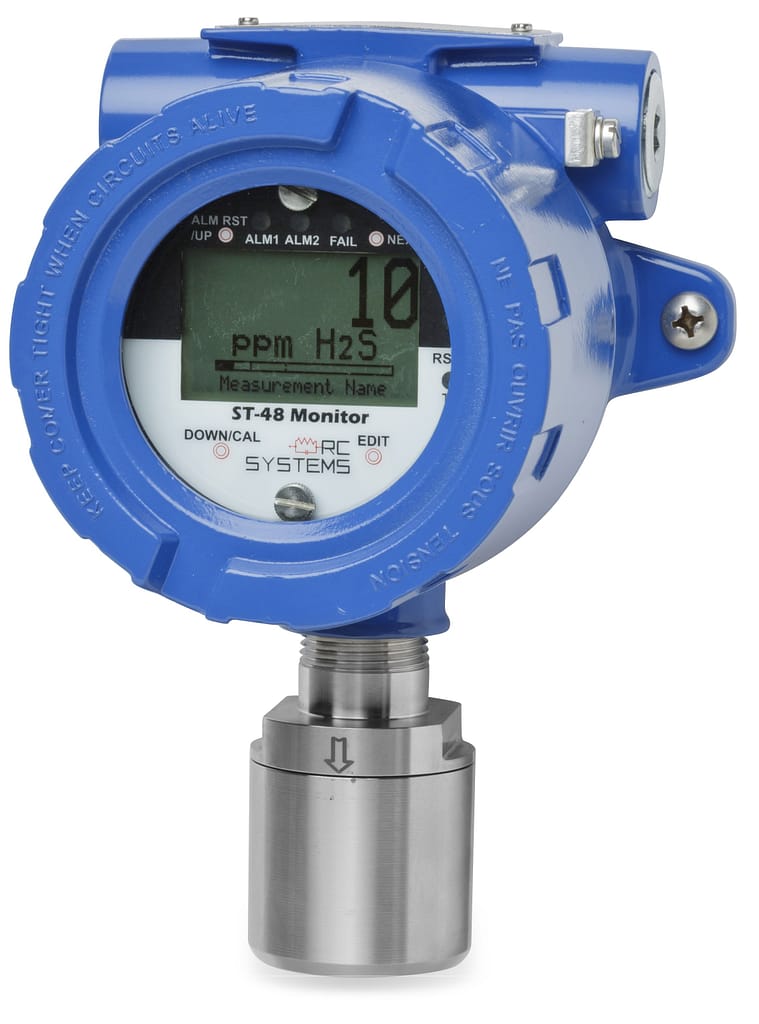

Detector de gás combustível com sensor catalítico
Um detector de gás combustível (tipo de sensor catalítico) que detecta a presença de gás combustível.
O princípio de operação do sensor catalítico deve depender da oxidação do gás inflamável, que faz com que a temperatura do elemento sensor catalítico (filamento, pelistores, cordão) mude em função da concentração de gás detectada.

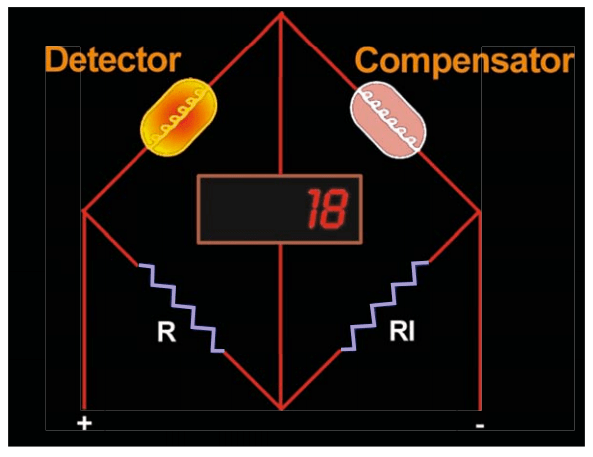

Um circuito de ponte deve ser usado para determinar as mudanças na resistência elétrica e o aparelho deve ser calibrado para fornecer indicações de concentrações de gás
Critérios de seleção para detector de gás combustível (tipo de sensor catalítico)
A seguir, são apresentados alguns requisitos mínimos aplicáveis à seleção de detectores de gases combustíveis, no entanto, os requisitos variam de indústria para indústria.
- O aparelho deve ser adequado para a detecção de gases combustíveis ou concentrações de vapor com ar de 0% a 100% LEL.
- O detector deve ser um dispositivo independente que compreende o elemento sensor e todos os componentes eletrônicos de monitoramento e condicionamento de sinal necessários para fornecer um sinal de saída linear de 4-20 mA para as placas de monitoramento no painel principal de incêndio e gás.
- O compartimento do detector de gás deve ser fornecido completo com uma unidade de sensor, compartimento do terminal, cone coletor e quaisquer outros acessórios necessários para permitir que o detector funcione corretamente nas condições ambientais.
- O tempo de resposta do detector t50 não deve ser maior que 10 segundos e t90 não deve ser maior que 30 segundos.
- Variações normais nas condições ambientais não devem afetar o desempenho dos detectores.
- O aparelho deve ser projetado e construído de forma a não ser capaz de inflamar uma mistura combustível gás-ar.
- Os detectores devem ser equipados com sensores resistentes a venenos, que devem proteger contra envenenamentos causados por venenos de vapor orgânicos e à base de silicone.
- Devem ser tomadas medidas para testar os detectores por aplicação de gás de teste. O método empregado não deve exigir a remoção de filtros de poeira e respingos, cones de coleta de gás ou acessórios semelhantes.
- Os contatos de saída de alarme ou as saídas de sinal de um detector de gás combustível devem ser do tipo travado, exigindo uma ação manual deliberada para redefinir.
Detector de chamas
Um detector que responde à radiação emitida. pelas chamas de um incêndio.
Critérios de seleção para o detector de chamas
A seguir, são apresentados alguns requisitos mínimos aplicáveis ao detector de chamas , no entanto, os requisitos variam de indústria para indústria.
- Os detectores de chama devem ser combinados do tipo infravermelho ultravioleta (UV / IR), monitorando as regiões UV e IR do espectro quanto à presença de fogo.
- O detector baseado em microprocessador deve estar equipado com um circuito de discriminação de oscilação para evitar alarmes falsos causados por raios, soldagem a arco e outras fontes de radiação. A unidade deve ter indicadores visuais para mostrar as condições normais de operação e alarme.
- O detector deve ser resistente à falha espúria causada pela luz solar, luz artificial e radiação do corpo negro.
- O detector de UV deve responder à luz na faixa de comprimento de onda de 0,185 a 0,245 mícrons. O detector de infravermelho deve responder à luz na faixa de comprimento de onda de 4,1 a 4,7 mícrons. O intervalo pode ser diferente para diferentes indústrias / aplicações.
- Os sensores devem ser colocados em uma caixa de aço inoxidável resistente à corrosão. A unidade deve incorporar um conjunto giratório para permitir o alinhamento final no campo.
- Os detectores devem ter um cone de visão nominal de 90 graus = 45 +45 .
- As lentes dos detectores UV e IR devem ser monitoradas automaticamente quanto à integridade óptica com um sinal de saída (Alarme). Deve haver previsão para o início automático do sistema de detecção de integridade óptica e também deve ter instalações para suas iniciações manuais.
