Dicas de resolução de problemas do transmissor de pressão
A lista abaixo fornece uma lista de problemas gerais do transmissor de pressão e suas possíveis ações corretivas.
A leitura do miliampere do transmissor é zero
- Verifique se a energia é aplicada aos terminais de sinal
- Verifique os fios de alimentação para polaridade invertida
- Verifique se a tensão do terminal é de 10,5 a 42,4 Vdc
- Verifique se há diodo aberto no terminal de teste
O transmissor não está se comunicando com o comunicador de campo
- Verifique se a saída está entre 4 e 20 mA ou níveis de saturação
- Verifique se a tensão do terminal é de 10,5 a 42,4 Vdc
- Verifique a alimentação CC limpa para o transmissor (ruído CA máx. 0,2 volts pico a pico)
- Verifique a resistência do circuito, mínimo de 250 ohms (tensão da fonte de alimentação – tensão do transmissor / corrente do circuito)
- Faça uma pesquisa com o comunicador de campo para todos os endereços
A leitura do miliampere do transmissor é baixa ou alta
- Verifique a pressão aplicada
- Verifique os pontos de faixa de 4 e 20 mA
- Verifique se a saída não está em condição de alarme (opção de alarme disponível em alguns transmissores)
- Verifique se o ajuste de saída de 4 – 20 mA é necessário
O transmissor não responderá às mudanças na pressão aplicada
- Verifique o equipamento de teste
- Verifique se há bloqueio na tubulação de impulso ou manifold
- Verifique se o transmissor não está no modo multidrop
- Verifique se a pressão aplicada está entre os pontos de ajuste de 4 e 20 mA
- Verifique se a saída não está em condição de alarme
- Verifique se o transmissor não está no modo Loop Test
A leitura da variável de pressão digital está baixa ou alta
- Verifique o equipamento de teste (verifique a precisão)
- Verifique a tubulação de impulso quanto a bloqueio ou baixo enchimento na perna molhada
- Verifique se o transmissor está calibrado corretamente
- Verifique os cálculos de pressão para a aplicação
A leitura da variável de pressão digital é irregular
- Verifique a aplicação de equipamentos com defeito na linha de pressão
- Verifique se o transmissor não está reagindo diretamente ao equipamento ligando / desligando
- Verifique se o amortecimento está definido corretamente para a aplicação
Leitura em miliamperes é errática
- Verifique se a fonte de alimentação para o transmissor tem tensão e corrente adequadas
- Verifique se há interferência elétrica externa
- Verifique se o transmissor está devidamente aterrado
- Verifique se a blindagem para par trançado está aterrada apenas em uma extremidade
Referência: Rosemount

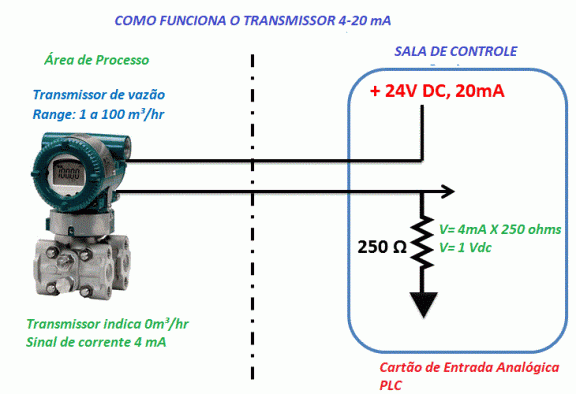

Como funciona um transmissor de 4-20mA
