Diagrama de loop de instrumento
Como criar um desenho de loop de instrumentação , por exemplo, para um vaso de ar de instrumento?
O diagrama de tubulação e instrumentação (P&ID) mostra os vários circuitos de instrumentação conectados a um equipamento específico.
O P&ID mostra o caminho do sinal dos instrumentos e fornece uma imagem geral dos loops conectados no sistema, enquanto o diagrama de loop do instrumento fornece uma idéia clara do instrumento conectado ao sistema.
Como criar um diagrama de loop de instrumento
É usado na verificação da instalação e conexão corretas quando testado durante os estágios de pré-comissionamento e comissionamento, útil na solução de problemas durante a operação.
- O diagrama de loop do instrumento (ILD) representa uma conexão do instrumento de campo à sala de controle . (vice-versa)
- O diagrama do loop do instrumento é dividido em duas seções básicas. Um é o lado do campo e o outro é o lado da sala de controle. (vice-versa)
- O campo é novamente dividido em área de campo e caixa de junção .
- O lado da sala de controle é dividido na parte traseira do Painel de insterligação , na parte frontal do painel de indicação.
Os seguintes dados são necessários antes de iniciar o desenho no papel para um diagrama de loop
- Número de etiqueta do instrumento, número JB, bloco de terminais e seu número de terminação, gabinete de Marshalling e detalhes de terminação. Placa do sistema e detalhes de E / S.

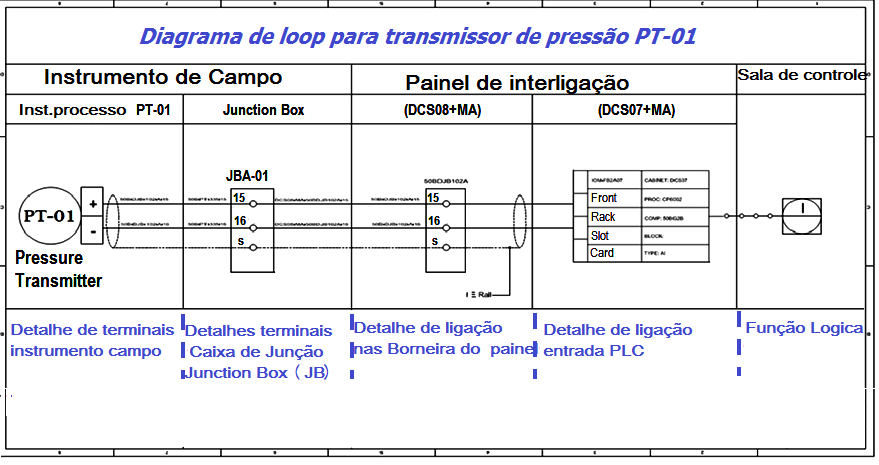

Desenho de loop de instrumentação de amostra (ILD)
- O transmissor de pressão PIT-01 montado no campo é conectado por um cabo de par único com cabo vermelho e preto com vermelho como (+) como 1 preto (-) como 2.
- O cabo que conecta à caixa de junção com etiqueta ( JBA-01 ) é um par único. Terminação no bloco de terminais JB (em TB15, TB-16 ). A terminação é um cabo em forma de quadrado conectado em ENTRADA e SAIDA.
- O cabo da JB está terminando no número do gabinete de Marshalling ( MXA-01 ) e no número do bloco de terminais (número de terminal TB15, TB16).
- A luva do instrumento é aterrada apenas no gabinete de distribuição, não precisa em um instrumento ou na caixa de junção.
- O cabo do gabinete Marshalling está conectado à placa de E / S do sistema.
- No canto inferior direito abaixo, podem ser vistos os detalhes do nome da organização, desenhado por, verificado por, aprovado por.

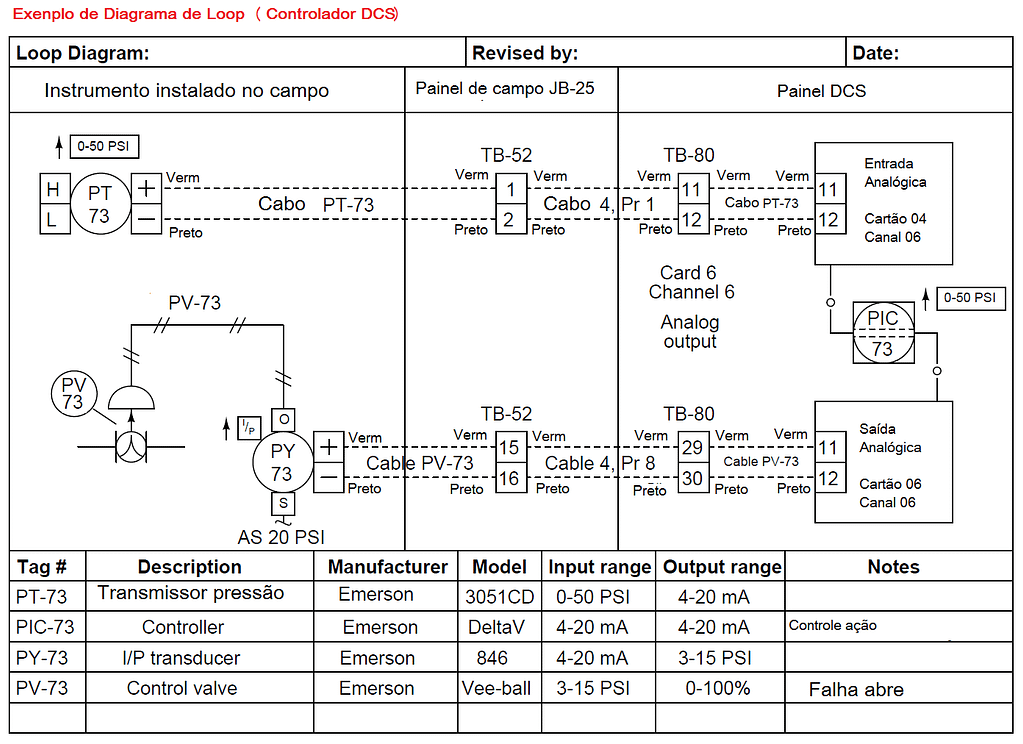

Exemplo de diagrama de loop
