Cada válvula tem uma característica de fluxo, que descreve a relação entre a taxa de fluxo e o curso da válvula.
Conforme uma válvula abre, a característica de fluxo, que é inerente ao design da válvula selecionada, permite uma certa quantidade de fluxo através da válvula em uma porcentagem específica do curso. Isso permite a regulagem do fluxo através da válvula de forma previsível.

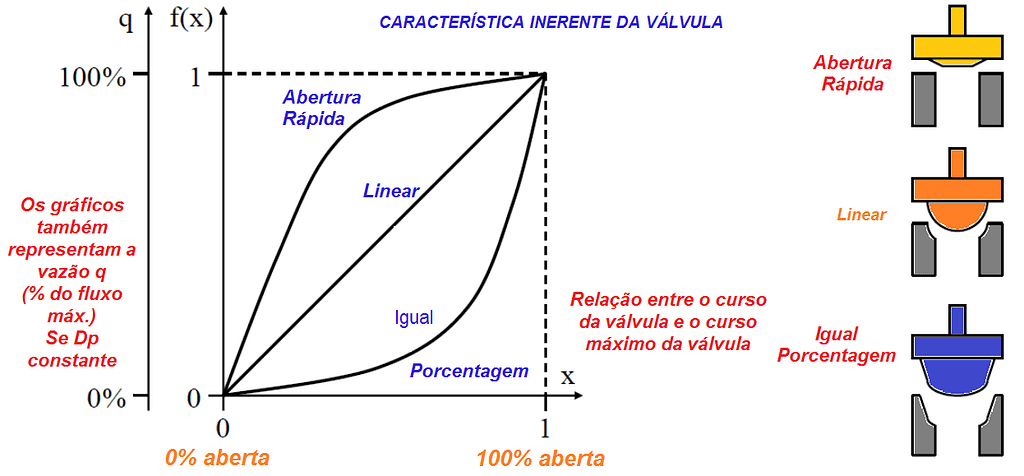

Tipos Comuns de Características de Fluxo
Existem três tipos principais de características de fluxo em válvulas:
- Linear
- Percentagem Igual (Equal Percentage)
- Abertura Rápida (Quick Opening)
Cada uma é usada de acordo com a necessidade do processo. Abaixo, explicamos cada tipo:
Válvulas com Característica Linear
As válvulas com característica linear são projetadas para oferecer uma relação diretamente proporcional entre a posição de abertura da válvula e a taxa de fluxo que ela permite. Em termos simples, quando a abertura da válvula aumenta em 10%, o fluxo também aumenta em 10%.
Essa característica é representada graficamente como uma linha reta, evidenciando que mudanças iguais na posição da válvula produzem aumentos uniformes no fluxo, independentemente do grau de abertura. Isso torna o controle extremamente previsível e confiável, permitindo ajustes precisos e consistentes em diversos processos industriais.
A linearidade no comportamento dessas válvulas simplifica seu uso em aplicações onde a estabilidade do sistema e a uniformidade do fluxo são essenciais.
Principais Caracterizas
As válvulas de controle com característica linear são amplamente empregadas em aplicações industriais que exigem uma relação direta entre a posição da válvula e a vazão. Em indústrias químicas e petroquímicas, onde a precisão no ajuste de vazões é essencial para o controle de processos críticos, essas válvulas desempenham um papel vital devido à sua resposta previsível e uniforme.
Benefícios e Razões para Uso:
Resposta Proporcional e Precisa
A característica linear garante que o fluxo varie proporcionalmente ao curso da válvula, facilitando o ajuste e a previsibilidade do comportamento do sistema. Isso é crucial em sistemas onde a precisão no controle da vazão impacta diretamente a eficiência e a segurança do processo.
Ideal para Sistemas com Perdas de Carga Constantes
Em circuitos com quedas de pressão constantes, como em sistemas de recirculação ou transferência de fluidos, essas válvulas oferecem um desempenho consistente, evitando flutuações indesejadas no fluxo.
Estabilidade em Condições de Baixa Variabilidade
Em processos estáveis, onde as condições de operação são relativamente fixas, as válvulas lineares asseguram um controle confiável sem necessidade de ajustes frequentes.
Exemplos de Aplicação:
Controle de Fluxo em Linhas de Transferência
As válvulas lineares são amplamente utilizadas para regular o fluxo de líquidos ou gases em sistemas de transferência entre tanques, como em estações de carregamento e descarregamento de matérias-primas químicas.
Sistemas de Mistura e Dosagem
Em processos químicos que exigem proporções fixas de misturas, as válvulas lineares garantem a precisão no fornecimento de componentes em linhas de alimentação.
Sistemas de Refrigeração e Aquecimento
Elas são frequentemente empregadas no controle do fluxo de água ou outros fluidos em trocadores de calor, mantendo a taxa de troca térmica desejada com estabilidade.
Controle de Vazão em Circuitos de Processos
Em reatores químicos ou unidades de processamento petroquímico, as válvulas lineares ajudam a manter uma vazão constante, essencial para reações químicas que requerem tempos e condições controladas.
Considerações Técnicas:
Manutenção da Precisão: A precisão do controle depende de fatores como o tipo de fluido, a temperatura, e o desgaste da válvula ao longo do tempo, que devem ser monitorados para garantir desempenho contínuo.
Limitação em Processos Variáveis: Embora eficazes em aplicações com quedas de pressão constantes, as válvulas com característica linear podem não ser a escolha ideal para sistemas com alta variabilidade de carga, onde válvulas de porcentagem igual podem oferecer melhor desempenho.
Válvulas com Característica de Percentagem Igual
As válvulas com característica de percentagem igual são projetadas para garantir que, a cada incremento fixo na abertura da válvula, o fluxo aumente em uma proporção percentual constante em relação ao fluxo já existente. Isso significa que, independentemente de quão aberta ou fechada a válvula esteja, o fluxo sempre cresce de maneira proporcional ao valor atual.
Por exemplo, em aberturas iniciais, o fluxo aumenta de forma mais gradual, mas à medida que a válvula abre mais, os incrementos no fluxo tornam-se significativamente maiores. Esse comportamento proporciona um controle progressivo, ideal para aplicações onde mudanças suaves em baixos fluxos e respostas mais rápidas em altos fluxos são necessárias.
Essa característica é comumente representada por uma curva logarítmica. Em aberturas menores, o ganho (mudança no fluxo) é relativamente baixo, mas ele cresce de forma exponencial conforme a válvula se aproxima de sua capacidade máxima. Esse comportamento permite ajustes precisos em sistemas onde variações graduais de fluxo são essenciais.
Principais Aplicações:
Controle de pressão: Ideal para situações onde grandes variações na queda de pressão são esperadas, já que a válvula responde de forma eficiente tanto em condições de fluxo baixo quanto alto.
Processos sensíveis em altas aberturas: Como sistemas de aquecimento, refrigeração ou controle de vapor, onde a sensibilidade é mais crítica quando a válvula opera em níveis próximos ao máximo.
Essas válvulas são especialmente adequadas para cenários onde o fluxo precisa ser ajustado gradativamente, garantindo um controle preciso e eficaz em diferentes condições operacionais.
exemplo Técnico:

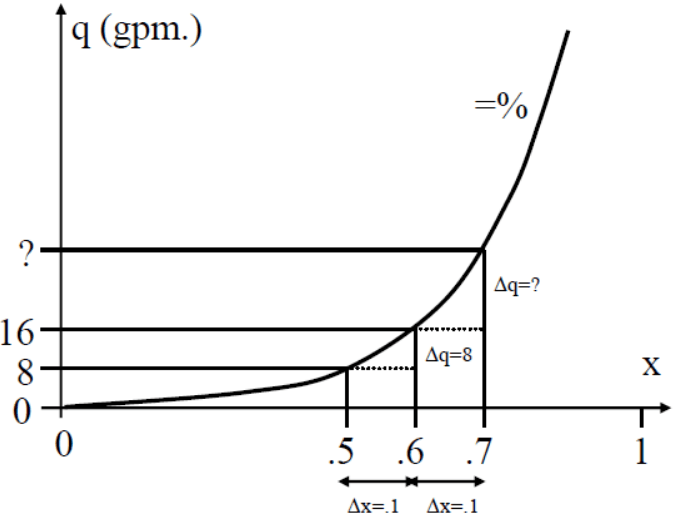

Considere uma válvula com característica de percentagem igual:
-> Em uma abertura de 30%, o fluxo é de 5 gpm.
-> Ao aumentar a abertura para 40% (incremento de 10%), o fluxo sobe para 8 gpm, representando um aumento de 60% sobre o fluxo anterior.
-> Se a abertura for aumentada para 50%, o fluxo atinge 12,8 gpm, novamente um incremento de 60% sobre o valor anterior.
Esse padrão de crescimento proporcional facilita o controle em processos onde a precisão em diferentes níveis de operação é essencial.
As válvulas de controle com característica de porcentagem igual são amplamente utilizadas em indústrias químicas e petroquímicas devido à sua capacidade de oferecer controle preciso em uma ampla faixa de operação. Essa característica implica que para incrementos iguais no curso da válvula, a variação no fluxo é proporcional ao fluxo existente. Isso resulta em uma resposta progressiva e estável, ideal para aplicações que demandam flexibilidade e precisão.
Benefícios e Razões para Uso:
Controle Preciso em Processos Variáveis
Em processos químicos e petroquímicos, onde as condições de pressão e vazão podem variar significativamente, essas válvulas proporcionam um controle suave e estável em toda a faixa de operação. Isso é essencial para reações químicas sensíveis ou etapas de separação que exigem um equilíbrio rigoroso de insumos.
Compatibilidade com Processos de Alta Vazão
Sistemas que operam com altas vazões, como linhas de alimentação de reatores ou circuitos de resfriamento, se beneficiam da progressão uniforme no controle proporcionado por essas válvulas, reduzindo a possibilidade de flutuações bruscas no fluxo.
Redução de Instabilidade Operacional
A característica de porcentagem igual ajuda a mitigar oscilações no sistema, especialmente em aplicações que envolvem grandes variações de carga, como o controle de fluxo de vapor, gases ou líquidos de alta densidade.
Exemplos de Aplicação:
Controle de Alimentação de Reatores
Essas válvulas são utilizadas para ajustar a entrada de reagentes em reatores químicos, garantindo que os fluxos estejam dentro das proporções necessárias para reações eficientes.
Processos de Fracionamento e Separação
Em colunas de destilação, utilizadas para separar frações de petróleo ou produtos químicos, as válvulas de porcentagem igual permitem um controle preciso da vazão de entrada e saída, assegurando a eficiência do processo.
Sistemas de Geração de Vapor e Caldeiras
Essas válvulas são aplicadas no controle de combustíveis e água em caldeiras, ajudando a manter um fluxo constante e proporcional mesmo em condições de alta pressão e temperatura.
Linhas de Resfriamento e Aquecimento
Em trocadores de calor, elas regulam o fluxo de fluidos para manter a troca térmica ideal, essencial para manter as condições de processo dentro dos parâmetros estabelecidos.
Essas válvulas são especialmente adequadas para cenários onde o fluxo precisa ser ajustado gradativamente, garantindo um controle preciso e eficaz em diferentes condições operacionais.

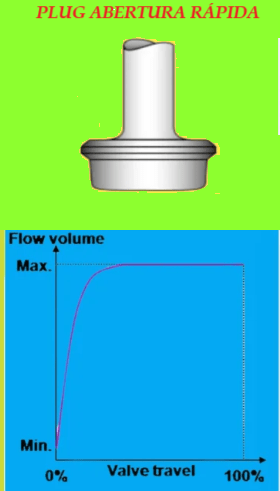

Características da Válvula de Abertura Rápida
As válvulas de abertura rápida possuem um plugue projetado para proporcionar um aumento significativo no fluxo com uma pequena movimentação inicial da haste. Em outras palavras, uma fração inicial do curso da haste é suficiente para alcançar quase o fluxo máximo da válvula, o que as torna altamente responsivas em baixas elevações da haste. Esse comportamento é ideal para situações onde o controle preciso não é a prioridade, mas a rapidez na transição entre os estados de fluxo mínimo e máximo é essencial.
Além disso, a capacidade dessas válvulas de responder rapidamente às alterações no sistema faz delas uma escolha popular em aplicações industriais, como em processos de fabricação e sistemas de irrigação, onde a eficiência e a velocidade são cruciais para o desempenho geral do sistema. Com a adoção de materiais de alta qualidade e tecnologias avançadas na construção dessas válvulas, a durabilidade e a confiabilidade também são significativamente aprimoradas, garantindo que funcionem de maneira eficaz ao longo do tempo, mesmo em condições desafiadoras.
Esses plugues são amplamente utilizados em aplicações de controle do tipo “On-Off”, em que a válvula opera de forma binária (totalmente aberta ou totalmente fechada). Apesar disso, em algumas situações, podem ser aplicados em válvulas destinadas a controle linear, especialmente quando se busca uma resposta inicial rápida no curso da haste. Isso ocorre devido à característica linear inicial do plugue em baixas porcentagens de abertura.
No entanto, essa inclinação acentuada no início do curso apresenta desafios. Embora ofereça um ganho inicial maior do que um plugue linear, essa mesma característica pode resultar em uma instabilidade aumentada no controle, especialmente em sistemas onde pequenas variações de fluxo devem ser ajustadas com precisão. Por isso, o uso de válvulas de abertura rápida requer uma análise criteriosa das condições operacionais e dos requisitos do sistema.
Aplicação de Válvulas de Abertura Rápida nas Indústrias Químicas e Petroquímicas
As válvulas de abertura rápida são amplamente empregadas nas indústrias químicas e petroquímicas devido à sua capacidade de proporcionar uma resposta imediata e eficiente em situações críticas. Essas válvulas são projetadas para maximizar o fluxo em um curto intervalo de tempo, tornando-as ideais para aplicações onde o controle preciso do fluxo não é essencial, mas a rapidez na transição entre os estados “On-Off” é fundamental.
Principais Aplicações
Sistemas de Segurança e Alívio:
Em unidades de processamento químico e refinarias, as válvulas de abertura rápida são utilizadas em sistemas de segurança, como válvulas de alívio ou corte de emergência (ESD). Nessas aplicações, elas garantem que o fluido seja rapidamente liberado ou bloqueado para evitar sobre pressões, explosões ou danos ao equipamento.
Isolamento de Processos:
Em operações onde é necessário isolar rapidamente uma seção da planta para manutenção, reparo ou prevenção de contaminação cruzada, as válvulas de abertura rápida desempenham um papel crucial. Sua rápida resposta minimiza o tempo de interrupção no processo produtivo.
Controle de Purga e Lavagem de Sistemas:
No contexto químico, onde processos de purga são essenciais para evitar reações perigosas ou limpeza de linhas, essas válvulas permitem um fluxo intenso e imediato, garantindo eficiência e segurança durante essas operações.
Transporte de Fluidos Gasosos e Líquidos Voláteis:
Em aplicações que envolvem líquidos ou gases voláteis, como hidrocarbonetos leves, as válvulas de abertura rápida são empregadas para atender às exigências de alta vazão inicial, facilitando operações como enchimento rápido de tanques e descarregamento.
Intervenção em Situações de Emergência:
Em situações de emergência, como vazamentos ou incêndios, essas válvulas permitem uma interrupção ou redirecionamento rápido do fluxo, protegendo equipamentos, produtos e operadores.
Vantagens no Setor Químico e Petroquímico
- Tempo de Resposta Rápido: Essencial para mitigar riscos em ambientes altamente reativos.
- Confiabilidade em Operações Críticas: Reduz falhas operacionais, garantindo a segurança da planta.
- Redução de Custos Operacionais: Sua rápida atuação minimiza o tempo de parada de processos produtivos.
Apesar das vantagens, é importante observar que o uso de válvulas de abertura rápida deve ser criteriosamente analisado. Sua alta inclinação inicial pode gerar instabilidade em sistemas que exigem controle fino do fluxo, sendo necessário um estudo prévio das condições operacionais e dos requisitos específicos da aplicação.
