Antes de remover um transmissor de pressão do serviço ao vivo, o técnico deve “drenar” ou “ventilar” a pressão acumulada do fluido para a atmosfera para atingir um estado de energia zero antes de desconectar o transmissor das linhas de impulso. Alguns manifold(coletor) de válvula fornecem uma válvula de dreno para fazer exatamente isso, mas muitos não. Um acessório barato e comum para instrumentos de detecção de pressão (especialmente transmissores) é o encaixe da válvula de purga ou encaixe da válvula de ventilação, instalado no instrumento como um dispositivo discreto.
A conexão para vent mais comum é equipada com roscas de tubo NPT macho de 1/4 de polegada, para instalação em uma das portas de tubo NPT fêmea de 1/4 de polegada normalmente fornecidas em flanges de transmissor de pressão. A conexão de dreno é operada com uma pequena chave, soltando um bujão com ponta esférica de sua sede para permitir que o fluido do processo escape através de um pequeno orifício de ventilação na lateral da conexão.
As fotografias a seguir mostram vistas de perto de uma conexão de dreno montada (esquerda) e com o plugue totalmente extraído da conexão (direita). O orifício de sangria pode ser visto claramente em ambas as fotografias:
Quando instaladas diretamente nos flanges de um instrumento de pressão, essas válvulas de sangria podem ser usadas para sangrar fluidos indesejados das câmaras de pressão, por exemplo, drenar bolhas de ar de um instrumento destinado a detectar a pressão da água ou drenar água condensada de um instrumento destinado a sentir a pressão do ar comprimido.

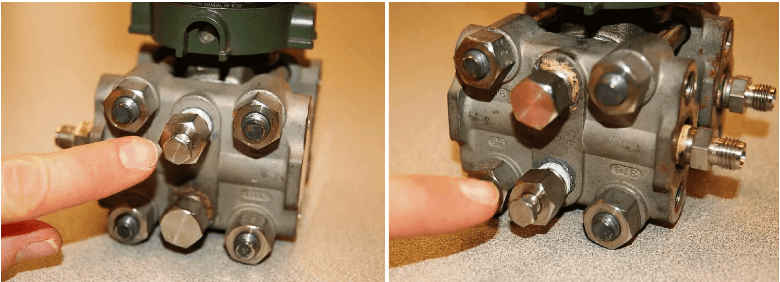

As fotografias a seguir mostram conexões de purga instaladas de duas maneiras diferentes na lateral de um flange do transmissor de pressão, uma forma de purgar o gás de um processo líquido (localizado na parte superior) e a outra forma de purgar o líquido de um processo de gás (localizado na parte inferior ):
NOTA: O manifold padrão de 3 válvulas, por exemplo, não fornece uma válvula de dreno – apenas válvulas de bloqueio e equalização.
Com o bujão de purga completamente removido, a conexão de purga aberta fornece uma porta através da qual se pode aplicar pressão de ar para testar a resposta do transmissor de pressão. Um encaixe de teste especial chamado adaptador de porta de sangria ou encaixe de calibração do transmissor DP – coloquialmente conhecido como stinger – é rosqueado no encaixe de sangria aberto.
Uma fotografia de um adaptador de porta de sangria é mostrada aqui:
Este encaixe especial permite que um tubo de compressão seja conectado temporariamente à porta de dreno aberta, o que permite a conexão de uma bomba de ar e manômetro de teste ao transmissor. Assim, o adaptador da porta de dreno permite que um técnico aplique convenientemente pressões de teste ao transmissor de DP sem ter que soltar nenhum dos parafusos do coletor do instrumento, conexões de tubo de rosca cônica ou conexões de compressão do tubo de impulso.

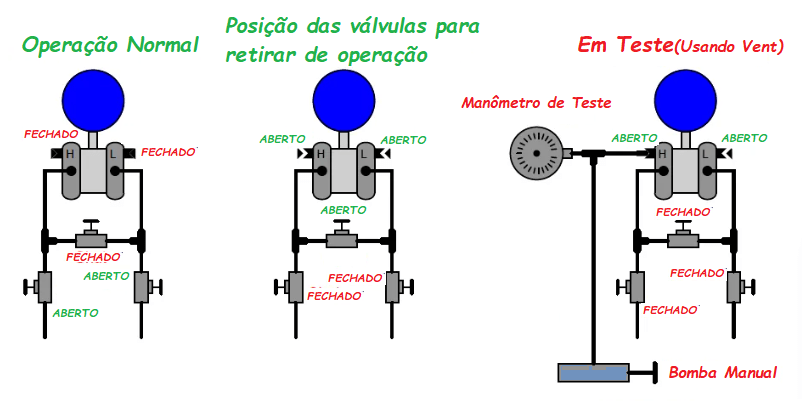

Ao realizar verificações de campo de transmissores de pressão, os adaptadores de porta de purga reduzem substancialmente o tempo necessário para testar instrumentos de pressão em campo. A sequência de ilustrações a seguir mostra como um adaptador de porta de purga pode ser usado em conjunto com um coletor de instrumento de três válvulas para isolar um transmissor de DP de um processo e depois submetê-lo a pressões de teste de uma bomba manual:
Observe como ambas as aberturas de purga devem ser abertas e a válvula de equalização fechada, para aplicar uma pressão de teste ao transmissor DP.
Embora seja possível drenar com segurança a pressão de ambos os lados de um instrumento de DP por meio de apenas uma conexão de dreno (através da válvula de equalização aberta), ambas os drenos devem estar abertas para realizar um teste de pressão. Se a conexão de dreno do lado “L” for deixada na posição fechada, alguma pressão pode ficar presa ali, pois a pressão é aplicada ao lado “H” pela bomba manual. Se a válvula de equalização for deixada aberta, nenhuma diferença de pressão poderá se formar no instrumento de DP.
Credito: Tony R. Kuphaldt – Creative Commons Attribution 4.0 License
