Equipamentos necessários
a) Fonte de alimentação de 24 VCC
b) Multímetro digital
c) Bomba manual pneumática
d) Bomba manual de baixa pressão
e) Medidor de teste digital de alta precisão
f) comunicador HART.
Procedimento da calibração da bancada do transmissor DPT
Remova o transmissor de pressão diferencial do processo
Verifique se o coletor da válvula de equalização está fechado.

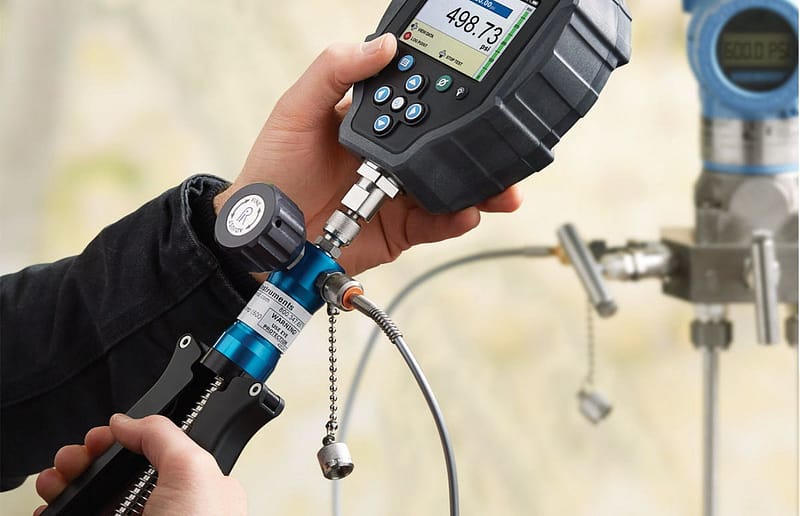

conecte o transmissor com os equipamentos de calibração, como mostrado na fig
Aplique a pressão LRV com a bomba de teste portátil e verifique o
leitura multímetro
Se não for 4ma, a calibração é necessária.
Se o transmissor for analógico
Aplicando pressões de 0% pela bomba de teste, ajuste o ponto zero no transmissor para obter saída de 4ma no multímetro.
Aplique pressão de 100% e ajuste o ponto de span para obter 20ma no multímetro.
Verifique 25%, 50% e 75%.
Repita o processo para garantir que nenhum erro ocorra.
No caso do transmissor SMART
Temos que usar o comunicador HART, conectar o comunicador com o transmissor selecione o menu do comunicador HART para uma faixa mais baixa guarnição de valor e guarnição de valor da faixa superior.
Configuração básica – Calibração – Ajuste zero / Ajuste do sensor
Gere o valor de inferior referente ao zero. Com comunicador HART confirme o valor.
Gere o valor de inferior referente ao zero. Com comunicador HART confirme o valor.
O comunicador HART calibrará automaticamente o transmissor.
Restaurar a conexão do processo
Coloque o transmissor on-line. Verifique se não há vazamento
