Cálculo da Variável do Processo com Valor de

Corrente

SPAN = URV – LRV

 Para o Cálculo da Variável do Processo com Valor de Corrente iniciamos identificando o valor de Span  tanto para a variável do processo como para sinal padrão de instrumentação.

Onde:

PV = Variável do Processo

LRV = Valor inferior do Range

URV = Valor superior do Range

ma = Valor de corrente em mileampere

Neste primero exemplo vamos considerar o sinal padrão em de corrente então temos os valores:

URV = 20mA e LRV = 4mA;

Span = URV (Valor superior  do Range)  – LRV (Valor inferior do Range)

Span = 20mA – 4mA

Span = 16 mA

Exemplo: Um transmissor de temperature com range de 0 a 100ºC sabendo que o valor lindo em corrente com multimetro é 8 mA então , Cálcule a Variável do Processo com Valor de Corrente.

Conhecendo os valores:

LRV(pv) = 0

URV(pv) = 100 ºC

Valor lido com multimetro =  12mA

Valores padões de mA são LRV and URV :

LRV = 4mA e URV = 20mA

Span = URV – LRV

Span = 20 – 4

Span = 16 mA

Calcule :

PV = ?

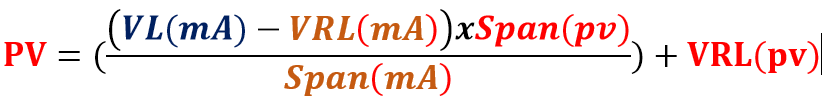

Formula :

PV=((12(mA)–4(mA))x100(pv)/16(mA) )+0(pv)

PV=((8(mA))x100(pv)/16(mA) )+0(pv)

PV=(0,25×100)+0(pv)

PV=(25)+0(pv)

PV=25,0ºC



Um transmissor de temperatura com range de -25 a 150ºC sabendo que o valor lindo em corrente com multimetro é 12 mA então , com calcular a PV do transmissor?

PV=((12(mA)–4(mA))x175(pv)/16(mA) )+(-25)(pv)

PV=((8(mA))x175(pv))/16(mA) )+(-25)(pv)

PV=(1400)/16(mA))+(-25)(pv)

PV=(87,6)+(-25)(pv)

PV=62,6 ºC
