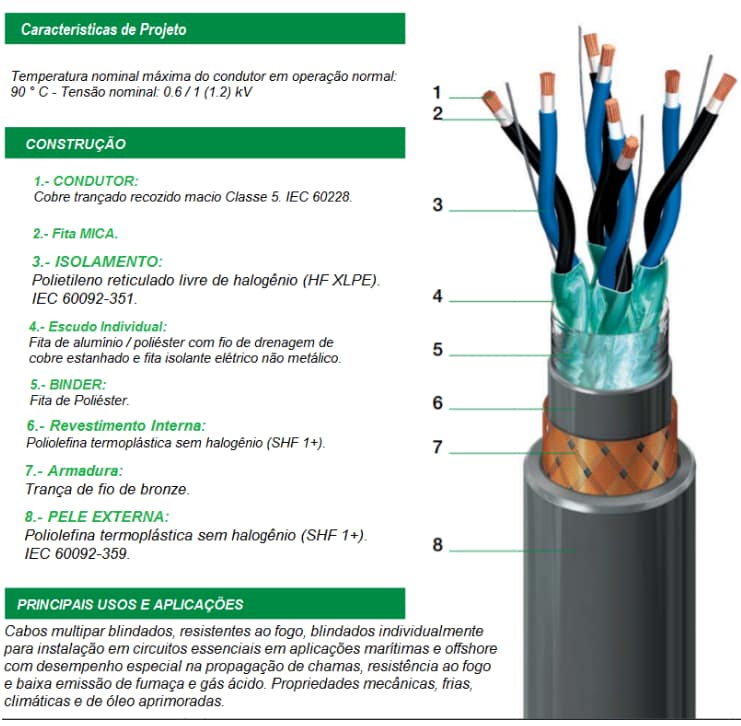

Revestimento dos cabos do instrumento
É usada para proteger os cabos contra danos.O material do revestimento do cabo para instrumento (interna e externa) deve ser selecionado de acordo com a temperatura operacional do cabo.
O material deve ser um dos listados na IEC 60092-359. O material do revestimento é dividido em duas categorias,
Material termoplástico e elastomérico ou termoendurecível.
Cada um deles possui a opção livre de halogênio, ou seja, sem halogênio termoplástico ou sem halogênio termoendurecível.
Outra consideração para selecionar o material da resina é o comportamento do cabo durante a exposição ao fogo. Expor ao fogo na plataforma é o pior cenário; portanto, deve levar em consideração.
Se o cabo for ser utilizado para transmissão de sinal para instrumentação geral, em transmissaores, válvula de controle, etc., no mínimo, deve ser do tipo retardador de chama. O cabo com as caracteísticas de retardador de chama significa que o cabo passou no teste IEC 60332 (Parte 1 para cabo único, Parte 2 para cabo trançado) para propagação vertical da chama. Se os cabos servirem um sinal para detecção de incêndio e gás (ou qualquer serviço crítico como ESD / PSD), é recomendável ter um tipo resistente ao fogo.
Resistente fogo Este tipo de cabo passou no teste IEC 60331 para incêndio com choque a uma temperatura de pelo menos 830 ºC. A IEC 60331 é usada para testar a integridade do circuito que mantém um cabo sob condições de incêndio. Isso significa que, com o cabo resistente ao fogo, a integridade do circuito não será interrompida por um período determinado (30 minutos, 60 minutos, etc.). Este cabo resistente ao fogo também deve passar pelo requisito de cabo retardador de chama.
Também consideraremos a densidade de fumaça produzida por um cabo queimado. O cabo que alegou ter baixa emissão de fumaça deve ser testado conforme IEC 61034 com a transmitância da luz superior a 60%. Essas características de baixa fumaça produzidas por um cabo são importantes para garantir que em caso de incêndio aconteça, não perca sua visibilidade devido à fumaça muito espessa.
O material de revestimento HF (livre de halogênio) também deve ser usado quando for exigido que o halogênio não seja emitido por um cabo quando queima. O material de isolamento que contém halogênio libera algum tipo de gas perigoso ou gás venenoso durante a queima, como o cloreto de hidrogênio.
De acordo com a IEC 60092-350, o material livre de halogênio deve ser testado quanto à emissão de gases de halogênio conforme IEC 60754-1 com a emissão de HCl quando queimado não superior a 0,5%. Também deve ser testado o teor de flúor de acordo com a IEC 60684-2 com o teor de flúor quando queimado não superior a 0,1%. Como último teste, deve ser testado o pH e a condutividade com o pH mínimo de 4,3 e a condutividade máxima de 10 uS / mm.
A escolha padrão do material do revestimento para aplicação offshore deve ser termoendurecível sem halogênio (conforme IEC 60092-359, é abreviado como SHF 2) devido à sua classificação de alta temperatura (85 C) e pode ser usado na imersão de óleo quente. Vai ser caro, mas é preferível o cabo de instrumentação que serve uma parte crítica no controle da planta.
Abaixo está a especificação de material do revestimento recomendada para aplicação geral e de sinal de incêndio e gás na plataforma offshore.
Material geral do revestimento de sinal (interna e externa):
Retardador de chama de acordo com a IEC 60332,
baixa fumaça de acordo com a IEC 60134,
SHF 2 livre de halogênio pela IEC 60092-359
Material dao revestimento de sinal de incêndio e gás (interno e externo):
Retardador de chama conforme IEC 60332-3;
resistência ao fogo conforme IEC 60331;
Baixa geração de fumaça por IEC 60134;
SHF 2 livre de halogênio por IEC 60092-359
Como requisito adicional, todos os cabos externa devem ser resistentes à água, óleo, UV e gás / vapores.
O que material de revestimento:
A vida útil e a operação satisfatória de um cabo dependem em grande parte das características do isolamento empregado. Portanto, a escolha adequada do material isolante para os cabos é consideravelmente importante.
Os principais requisitos dos materiais isolantes usados para o cabo são:
- Alta resistência de isolamento para evitar fuga de corrente;
- Elevada resistência dielétrica para evitar a quebra de tensão do cabo;
- Boas propriedades mecânicas (tenacidade e elasticidade). É necessária boa tenacidade nos materiais para suportar o manuseio mecânico dos cabos;
- Imune a ataques de ácidos e alcalinos, em uma faixa de temperatura de cerca de -18 o C a 94 o C;
- Não hidroscópico (não absorver a humidade do ar) porque a resistência dielétrica de qualquer material diminui muito com o teor de umidade. No caso de o isolador ser hidroscópico, ele deve ser fechado em uma cobertura estanque à água, como revestimento de chumbo, etc.
- Não inflamável;
- Baixo coeficiente de expansão térmica;
- Baixa permissividade;
- Capaz de suportar alta tensão de ruptura;
Nenhum material isolante possui todas as qualidades mencionadas acima. Portanto, o tipo de material isolante usado em um cabo depende do serviço para o qual o cabo é necessário. Os vários materiais isolantes utilizados na fabricação de cabos são borracha, VIR, papel, cloreto de polivinil (PVC), cambraia envernizada, polietileno, guta-percha, seda, algodão, esmalte etc.
Qual é a diferença entre cabo resistente ao fogo e cabo retardamento de chama?
Cabo resistente ao fogo é um cabo que continuará operando normalmente na presença de fogo prolongado por um tempo especificado em condições definidas. O cabo de resistência ao fogo deve passar no teste conforme IEC 60331.
O cabo retardamento de chama não é classificado para continuar a operar em circunstâncias de incêndio, mas resistirá à propagação do fogo para uma nova área, tendo um comportamento de incêndio sob condições definidas, o que é comprovado passando no teste conforme a IEC 60332.
O cabo resistente ao fogo é aplicado ao circuito crítico que opera energizado para disparar ou energizado para operar e ao circuito que ainda precisa operar durante incêndio, como:
- Cabo de instrumento relacionado ao sinal para ativar ESD 4, abandonar a plataforma etc.
- Cabo de instrumento para equipamentos de combate a incêndio, como válvula solenóide de válvula de dilúvio.
- Cabo para evacuação de segurança e serviço de emergência.
O cabo retardador de chama é aplicado ao circuito que não seja mencionado acima. Ele serve para loop de instrumento que opera no modo de segurança contra falhas.
Em termos de construção do cabo, é essencial distinguir a cor do revestimento externa entre o cabo retardador de chamas e o cabo resistente ao fogo. Geralmente, o cabo resistente ao fogo tem revestimento externo vermelho , enquanto o revestimento retardador de chama pode ter revestimento externo cinza.
