Aterramento de instrumentação

Aterramento de instrumentação

Aterramento é o processo de criação de um caminho alternativo para o fluxo de falhas / correntes excessivas com segurança no solo na presença de resistência ou impedância mínima.

O objetivo principal do aterramento é reduzir o risco de choque elétrico grave causado pelo vazamento de corrente nas partes metálicas não isoladas de um eletrodoméstico, ferramenta elétrica ou outros dispositivos elétricos.

Em um sistema adequadamente aterrado, essa corrente de fuga / falha é transportada inofensivamente ao disparar o fusível.

O aterramento também oferece proteção contra grandes distúrbios elétricos, como relâmpagos e picos de energia. Também ajuda na dissipação de cargas elétricas estáticas perigosas.

Embora a maioria dos sistemas elétricos possua fusíveis ou disjuntores para proteção contra uma corrente de falha, o corpo humano pode ser eletrocutado fatalmente por uma corrente de menos de um ampere, bem abaixo do ponto em que um fusível ou disjuntor funcionará. A ligação à terra ajuda a minimizar esses riscos.

O sistema de aterramento para instrumentos deve consistir no seguinte tipo de terra:
  • Aterramento elétrico (também chamado de aterramento sujo ou aterramento de proteção (PE))
  • Aterramento do instrumento (também chamado Terra de Referência (RE))
  • Aterramento intrinsecamente seguro

Aterramento elétrico

É usado para proteger o sistema de energia, o equipamento elétrico e o pessoal contra choques elétricos.

Como fazer um aterramento elétrico?

  • A blindagem do cabo do instrumento de campo deve ser terminada na prensa-cabo.
  • A blindagem do cabo simples e multicore que vai para a caixa de junção deve ser terminada na prensa-cabo. Se a caixa de junção for de metal, ela só precisará conectar o parafuso de pino de aterramento à estrutura de aço mais próxima. Se a caixa de derivação for não metálica, o parafuso prisioneiro de aterramento estará localizado nas placas da prensa metálica que têm contato direto com a prensa-cabo.

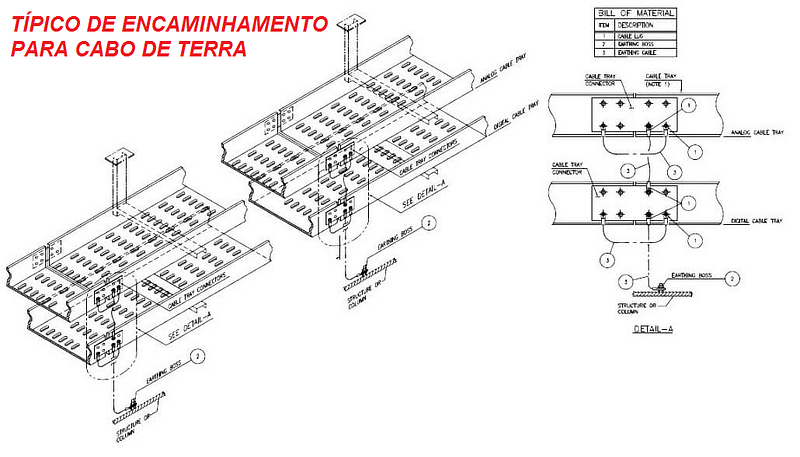

  • A blindagem do cabo de um ou vários núcleos, entrando ou saindo do armário de distribuição e do gabinete do sistema, deve ser terminada e conectada a um barramento dentro do armário. Cada barra de barramento dentro do gabinete será conectada a um despachante de aterramento por um cabo de 35 mmsq (normalmente verde – amarelo). Esse despachante de aterramento coletará toda a conexão da barra de barramento individual e a conectará a um circuito de aterramento elétrico geral (para estruturar o aço) por um cabo de 70 mmsq. Em geral, a barra de aterramento é feita de cobre e tem 1 ½ ”de largura e ¼” de altura.

Aterramento do instrumento

  • O princípio geral da terra do instrumento é que todas as blindagens individuais (blindagem) e a blindagem geral (blindagem) do cabo de um ou vários pares devem ser isoladas do aterramento elétrico e terminadas em diferentes barramentos. Esse terra do instrumento geralmente também é chamado de terra de referência, pois serve o ponto de referência do loop do instrumento (terra do circuito elétrico interno dentro do instrumento).
  • A blindagem individual (fio de drenagem) do cabo de par único deve ser terminada no bloco de aterramento ou terra no interior do gabinete do instrumento.

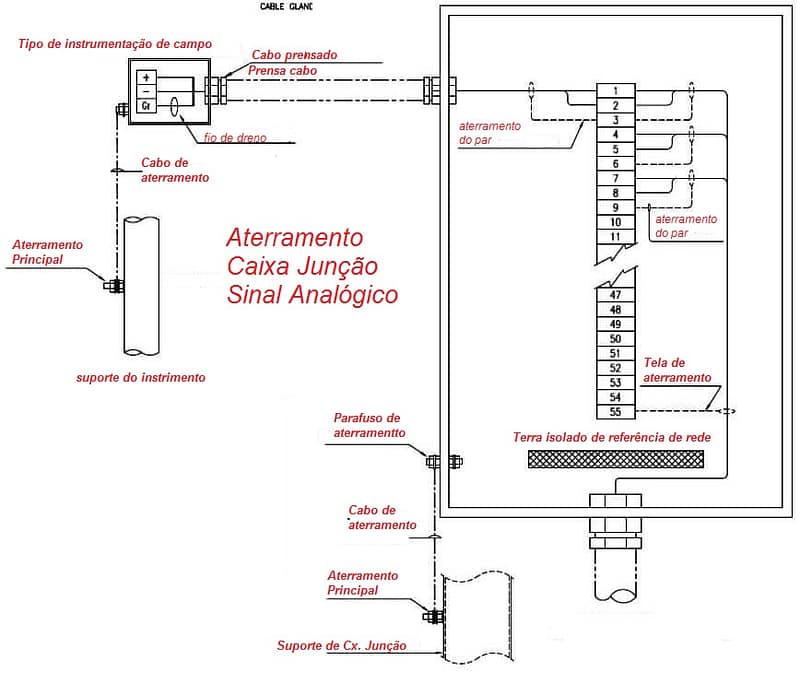

  • A blindagem individual do cabo analógico de par único que entra dentro da caixa de junção deve ser terminada no bloco de terminais. A blindagem individual do cabo digital de par único que entra na caixa de junção deve ser terminada no bloco de terminais e saltar um para o outro e conectá-la à barra de barramento.
  • A blindagem individual do cabo de múltiplos pares que entra dentro da caixa de junção também deve ser terminada para coincidir com o bloco de terminais com a blindagem individual do cabo de par único.
  • A blindagem geral do cabo analógico multi-par que entra na caixa de junção deve ser terminada no bloco de terminais ou barra de barramento (a blindagem geral no cabo analógico não possui um par com a blindagem do cabo de par único). A blindagem geral do cabo digital multi par entrando na caixa de junção deve ser terminada no barramento.

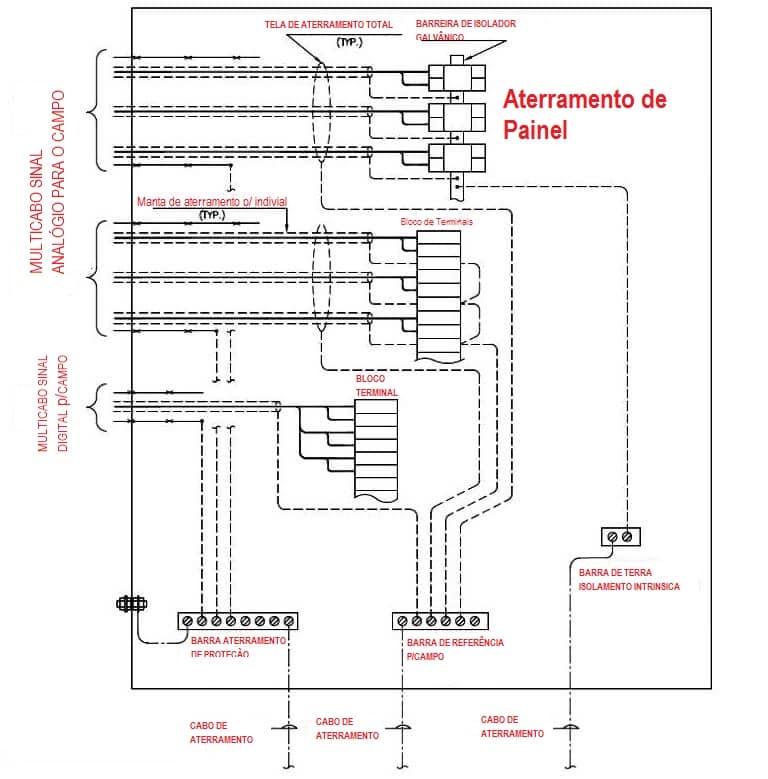

  • Todas as blindagens individuais e gerais (blindagem) do cabo multipar devem ser terminadas na respectiva barra de terra do instrumento no gabinete de triagem.
  • A barra de instrumentos será conectada ao despachante de aterramento por um cabo descascado verde-amarelo de 25 mmsq. Do despachante de aterramento, ele será conectado ao loop de terra do instrumento principal por um cabo descascado verde-amarelo de 70 mmsq.

Aterramento intrinsecamente seguro

  • O isolamento e a terminação das blindagens dos cabos de campo IS (tela) nos dispositivos de campo, caixas de derivação e gabinetes de triagem devem ser feitos da mesma maneira que para o terra do instrumento explicado acima. No entanto, a blindagem geral (tela) do cabo multipar para sinais IS vai para o gabinete de distribuição deve ser terminada individualmente e conectada à sua barra de barramento IS. A blindagem individual (blindagem) deste cabo será terminada diretamente em um isolador galvânico e depois conectada à respectiva barra de barramento IS.

Os seguintes limites máximos de resistência devem ser atingidos após a instalação do sistema de aterramento do instrumento. Essa resistência é minimizada o máximo possível, para que a corrente não normal possa ser aterrada com segurança na estrutura de aço.

  • Entre as barras de aterramento do instrumento e o despachante de aterramento não superior a 0,5 ohm.
  • Entre a estrutura do equipamento elétrico e a terra do prisioneiro local mais próxima em aço estrutural não superior a 1 ohm.
  • Entre a instalação intrinsecamente segura e o despachante de aterramento não superior a 0,5 ohm.
